Interface Homem Máquina MTP1000 Touch Tela TGT 10” Widescreen Cód. 6AV2123-3KB32-0AW0 – Siemens

SIMATIC HMI MTP1000 Unificado Básico

SIMATIC HMI MTP1000, Painel Básico Unificado, operação por toque, tela TFT widescreen de 10", 16 milhões de cores, interface PROFINET, configurável a partir do WinCC Unified Basic V18 Update 3, contém software de código aberto, fornecido gratuitamente (consulte o Blu-ray incluso).

Designação do tipo de produto: MTP1000 Unificado Básico
Design da exibição: TFT
diagonal da tela: 10,1 polegadas
Largura de exibição: 217 mm
Altura de exibição: 135,6 mm
Número de cores: 16 777 216

Resolução (pixels)
● Resolução horizontal da imagem: 1280 pixels
● Resolução vertical da imagem: 800 pixels

Retro iluminação
● Retroiluminação MTBF (a 25 °C): 20.000 h; a 25 °C
● Luz de fundo regulável: Sim; 10 ... 100%

Teclado
● Teclado numérico: Sim; teclado na tela
● Teclado alfanumérico: Sim; teclado na tela

Operação por toque
● Design para tela sensível ao toque: Sim
● Design com tela multitoque: Sim
● Teclado do monitor: Sim

Tipo de instalação/montagem
Posição de montagem: vertical
Montagem em formato retrato possível: Sim
Possibilidade de montagem em formato paisagem: Sim
ângulo máximo de inclinação permitido sem ventilação externa: 35°

Tensão de alimentação
Tipo de tensão de alimentação: DC
Valor nominal (DC): 24 V
intervalo permitido, limite inferior (DC): 19,2 V
intervalo permitido, limite superior (DC): 28,8 V

Corrente de entrada
Consumo atual (valor nominal): 0,28 A
consumo de corrente (para valor nominal da tensão de alimentação), mín.: 0,2 A
consumo de corrente (para valor nominal da tensão de alimentação), máx.: 0,6 A
Consumo atual, máximo.: 0,8 A; a 19,2 V
Corrente de pico inicial I²t: 0,36 A²·s

Potência ativa de entrada, típica.: 9.3W
Tipo de processador: ARM

Interfaces
Número de interfaces Ethernet industriais: 1; Gigabit Ethernet (IE/PN), RJ45
Número de interfaces USB: 2; USB 2.0
Ethernet industrial
● LED indicador de status da Ethernet Industrial: 2
● Número de portas do switch integrado: 1

Protocolos
PROFINET: Sim

Protocolos (Ethernet)
● TCP/IP: Sim
● DHCP: Sim
● SNMP: Sim
● DCP: Sim
● LLDP: Sim

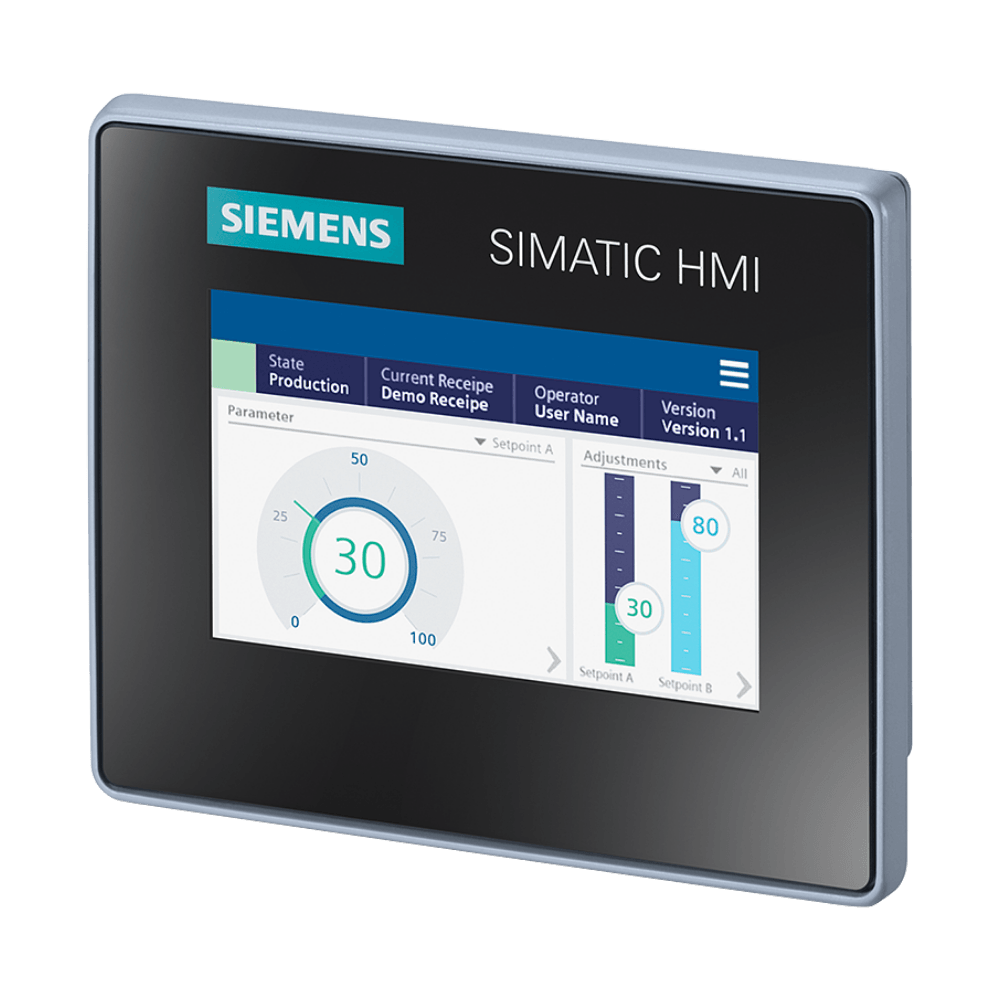

*Imagem Meramente Ilustrativa
