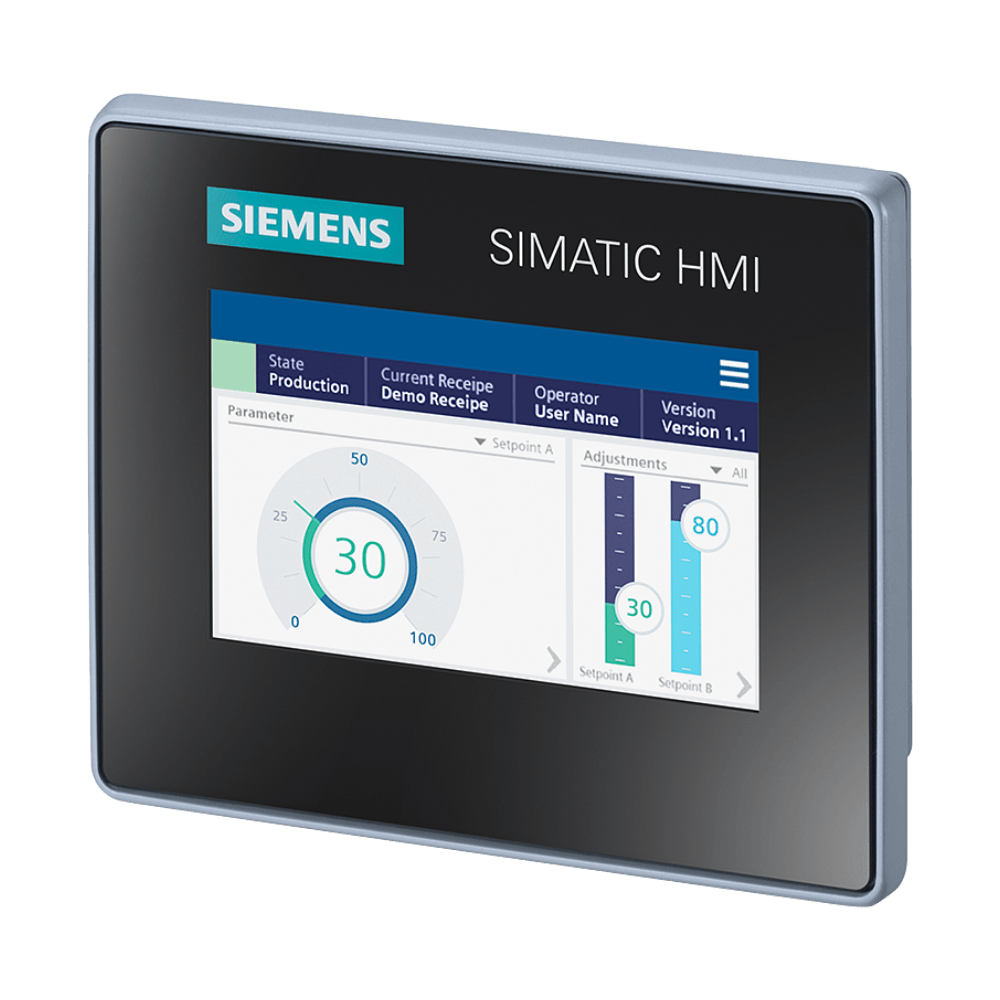

Interface Homem Máquina MTP400 Touch Tela TFT 4” Cód. 6AV2123-3DB32-0AW0 – Siemens

SIMATIC HMI MTP400 Unificado Básico

SIMATIC HMI MTP400, Unified Basic Panel, operação por toque, tela TFT widescreen de 4", 16 milhões de cores, interface PROFINET, configurável a partir do WinCC Unified Basic V18 Update 3, contém software de código aberto, fornecido gratuitamente (consulte o Blu-ray incluso).


Designação do tipo de produto: MTP400 Unificado Básico
Design da exibição: TFT
diagonal da tela: 4,3 polegadas
Largura de exibição: 93,6 mm
Altura de exibição: 56,2 mm
Número de cores: 16 777 216

Resolução (pixels)
● Resolução horizontal da imagem: 800 pixels
● Resolução vertical da imagem: 480 pixelsRetro iluminação
● Retroiluminação MTBF (a 25 °C): 20.000 h; a 25 °C
● Luz de fundo regulável: Sim; 10 ... 100%

Teclado
● Teclado numérico: Sim; teclado na tela
● Teclado alfanumérico: Sim; teclado na telaOperação por toque
● Design para tela sensível ao toque: Sim
● Design com tela multitoque: Sim
● Teclado do monitor: Sim
Tipo de instalação/montagemPosição de montagem: vertical
Montagem em formato retrato possível: Sim
Possibilidade de montagem em formato paisagem: Sim
ângulo máximo de inclinação permitido sem ventilação externa: 35°Tensão de alimentaçãoTipo de tensão de alimentação: DC
Valor nominal (DC): 24 V
intervalo permitido, limite inferior (DC): 19,2 V
intervalo permitido, limite superior (DC): 28,8 V

Corrente de entrada
Consumo atual (valor nominal): 0,16 A
consumo de corrente (para valor nominal da tensão de alimentação), mín.: 0,14 A
consumo de corrente (para valor nominal da tensão de alimentação), máx.: 0,47 A
Consumo atual, máximo.: 0,63 A; a 19,2 V
Corrente de pico inicial I²t: 0,45 A²·s

Potência ativa de entrada, típica.: 3.8WTipo de processador: ARM

InterfacesNúmero de interfaces Ethernet industriais: 1; Gigabit Ethernet (IE/PN), RJ45Número de interfaces USB: 2; USB 2.0
Ethernet industrial
● LED indicador de status da Ethernet Industrial: 2
● Número de portas do switch integrado: 1Protocolos
PROFINET: Sim

Protocolos (Ethernet)
● TCP/IP: Sim
● DHCP: Sim
● SNMP: Sim
● DCP: Sim
● LLDP: Sim

*Imagem Meramente Ilustrativa
