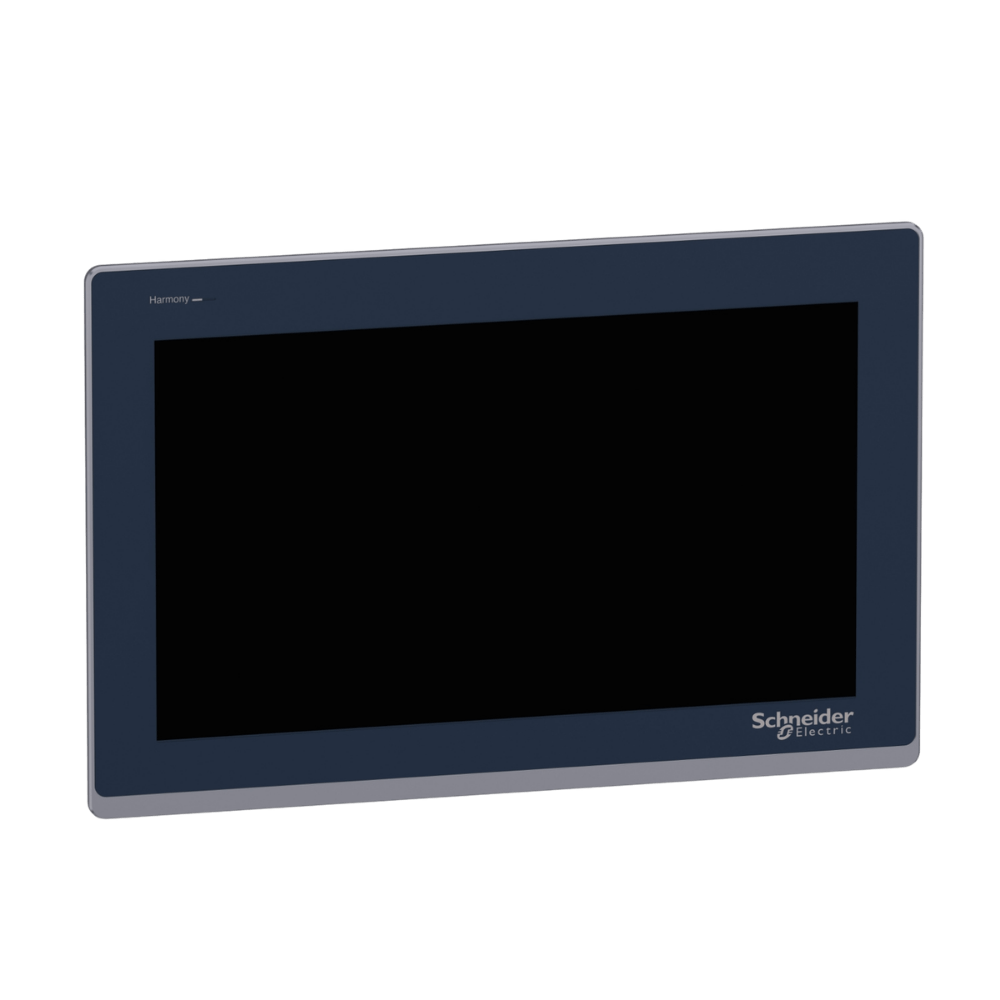

Interface Homem Máquina Harmony STW6 Tela Touch TFT 15” Cód. HMISTW6700 – Schneider

IHM Web touch 15", 2Ethernet, USB, 24VDC

Este painel Basic Web IHM pertence à linha Schneider Electric Harmony ST6. Esta IHM resistiva de toque único é feita de painel frontal de alumínio com um indicador de status multicolorido que mostra os vários modos de operação. Esta interface IHM tem 15,6 polegadas de largura, 16 milhões de cores e resolução de 1.366 x 768 pixels (FWXGA). É um terminal HMI agnóstico pronto para uso com navegador HTML5 pré-instalado. Possui uma CPU ARM Cortex-A8 de 800 MHz, 512 MB de memória de dispositivo, 512 MB de memória de dados do usuário e 128 KB de memória de backup. Esta HMI STW6 suporta 1x porta Ethernet e 1x USB 2.0 Tipo A. (A 1x porta USB 2.0 Micro-B está desativada). Suas dimensões são 412mm (largura) x 268mm (altura) x 50mm (profundidade) e pesa 2,70Kg. Suas dimensões são 412mm (largura) x 268mm (altura) x 50mm (profundidade) e pesa 2,70Kg. Destina-se a indústrias como embalagens, alimentos e bebidas, têxteis, equipamentos HVAC e compressores, e também a usuários finais que buscam manutenção de seus dispositivos Web. Está em conformidade com normas como EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 e certificações como CSA, CE, RoHS da China, KC e REACH. Esta linha foi projetada para atender às necessidades de operadores de máquinas simples para boa visualização, conectividade, segurança cibernética e equipamentos econômicos. Os vários graus de proteção são IP65F, Tipo 1, Tipo 4X (somente para uso interno), Tipo 13 (no painel frontal quando instalado corretamente em um gabinete).


Linha de produto: Harmonia ST6
Tipo de produto ou componente: Tela tátil
Nome do processador: ARM Cortex-A8

Descrição da memória:
512 MB memória do dispositivo
512 MB memória de backup
128 kB memória de dados do utilizador


Tamanho do display: 15 polegadas
Tipo de display: TFT LCD colorido
Cor do display: 16 milhões de cores
Resolução do display: 1366 x 768 pixels FWXGA
Painel sensível ao toque: Único toque resistiva analógica
Vida útil da luz de fundo: 50000 horas com branco
Brilho: 16 níveis

Tipo de fonte:
ASCII
ASCII (caracteres europeus)
Katakana

Tensão nominal de fornecimento [Us]: 24 V CC (+/- 20 %)
Consumo de energia: 18,5 W
Corrente de irrupção: 30 A

Sinalização local:
LED de status Verde, Contínuo para offline
LED de status Verde, Contínuo para operativo
LED de status Verde, intermitente para operativo
LED de status Verde, esmaecido para stand-by
LED de status Laranja, intermitente para início do software
LED de status Vermelho, Contínuo para alimentação (Ligado)
LED de status Vermelho, intermitente para operativo
LED de status Vermelho, off para alimentação (Deslig.)

Porta Ethernet: 10/100BASE

Tipo de conexão integrada:
1 USB 2.0 tipo Atraseira
1 Ethernet - RJ45 fêmeaparte inferior

Alimentação: Alimentação externa

Relógio em tempo real:
Incorporado 0...50 °C
Incorporado 10...90 % RH

Modo de fixação:
Por 6 parafusos , montagem em painel com 1,6...5 mm de espessura conforme UL 61010-2-201
Por 6 parafusos conforme IEC 61131-2
Por 6 parafusos conforme IEC 61000-6-2

Material do invólucro: PC
Material frontal: Alumínio
Gravação: CE
Dimensões de recorte: 394 x 250 mm dimensão de corte do painel
Altura: 268 mm
Largura: 412 mm
Profundidade: 50 mm
Peso do produto: 2,7 kg

Imunidade a microinterrupção: 10 ms
Normas: IEC 61000-6-4 / IEC 61000-6-2 / IEC 61131-2 / UL 61010-2-201 / CSA C22.2 No 61010-2-201
Certificações do produto: CSA / CE / UKCA

Diretivas:
2014/35 / UE - diretiva de baixa tensão
2014/30 / EU - compatibilidade eletromagnética

Temperatura ambiente para funcionamento: 0…50 °C
Temperatura ambiente para armazenamento: -20…60 °C
Umidade relativa: 10…90 % sem condensação
Altitude de funcionamento: 2000 m

Grau de proteção IP:
IP20 conforme IEC 61131-2 (Painel traseiro)
IP65 conforme IEC 61131-2 (Painel frontal)

Grau de proteção NEMA:
NEMA 4 painel frontal (uso interior)
NEMA 13 painel frontal (na carcaça)

Resistência ao choque: 147 m/s² para 11 ms (X, Y, Z direcções por 3 vezes) conforme IEC 61131-2
Resistência à vibração: +/- 3,5 mm (f = 5…9 Hz)X, Y, Z direções para 10 ciclos (approx. 100 min) conforme IEC 61131-2
9,8 m/s² (f = 9…150 Hz)

Compatibilidade eletromagnética:
Teste de imunidade contra transientes / rajadas elétricas - test level: 2 kV (portas de alimentação) conforming to IEC 61000-4-4
Teste de imunidade contra transientes / rajadas elétricas - test level: 1 kV (portas de sinal)
Teste de imunidade contra descarga eletrostática - test level: 6 kV (descarga de contato) conforming to IEC 61000-4-2, nível 3
Teste de imunidade contra descarga eletrostática - test level: 8 kV (descarga de ar)

*Imagem Meramente Ilustrativa
