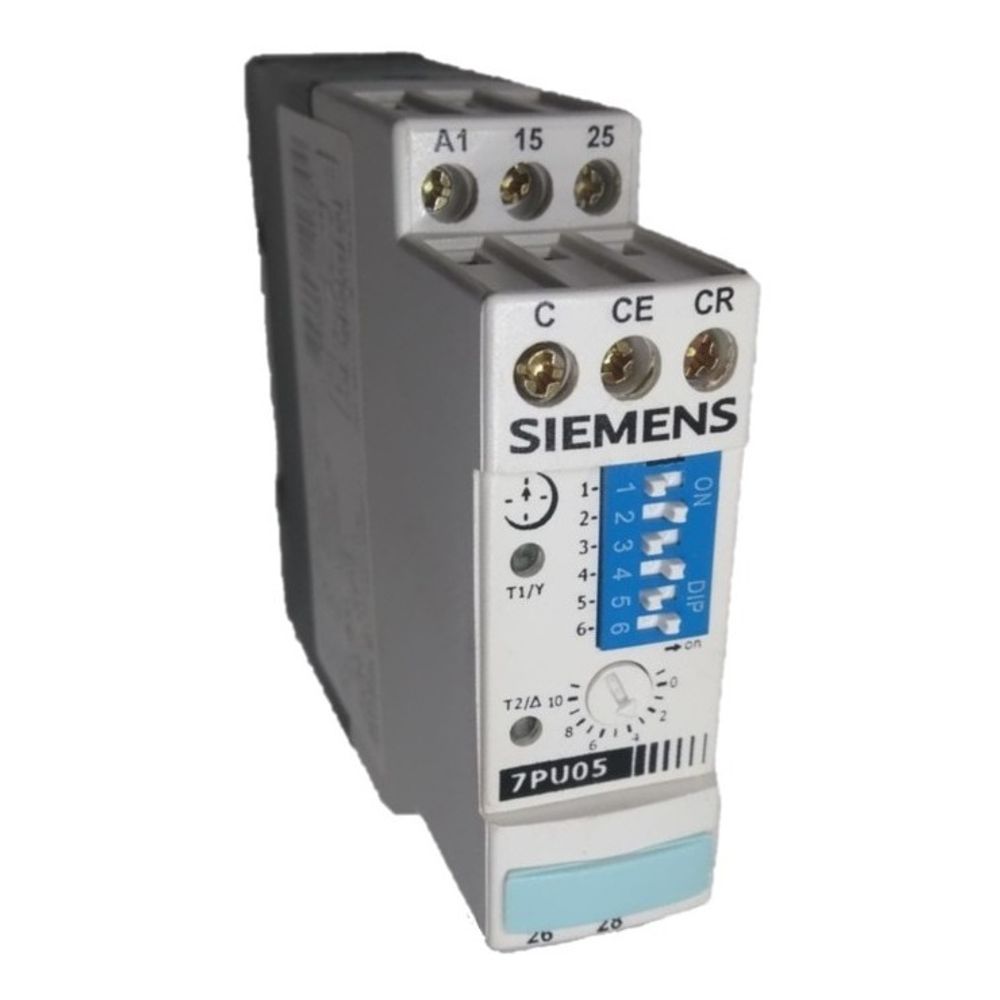

Rele Temporizador Multiescala 93-245Vca ou 48/250Vcc 2 Comutador Cód. 7PU0505-0BC00 – Siemens

Descrição: O Temporizador Eletrônico 7PUO5 05 é um dispositivo para acionamento/desacionamento elétrico de processos em função de tempos pré selecionados. Por ser um equipamento micro controlado, possui excelente precisão e repetibilidade de operação. Suas funções e a multi-escala (x1;x10;x100) são selecionáveis através de chave dip-switch no frontal do aparelho. Incorpora ainda uma fonte chaveada que possibilita alimentar este aparelho nas tensões de
48 a 250Vcc ou 93 a 245 Vca.

Aplicação: Automação e Sincronismo Industrial, utilizados em chaves compensadoras e quadros de comando, câmaras frigoríficas, fornos industriais, máquinas injetoras, equipamentos para refrigeração, entre outras diversas aplicações que necessitem de controle de tempo preciso e reduzido espaço físico.

Alimentação: (Us) 48 a 250 Vcc/93 a 245Vca
Frequência: CC, 50/60Hz (±5%)
Consumo Máximo: 3VA
Multiescala:
■1, 10 segundos
■1, 10, 100 minutos
■1, 10 horas
Precisão de Escala: ±5% F.E. (a 25°C)
Precisão de Repetibilidade: ±2% F.E. (a 25°C)
Número de Contatos: 2SPDT
Corrente Máxima nos Contatos:
■Vca = 5A - 250Vca (cosø = 1), carga indutiva (Ver gráfico Relé de Saída)
■Vcc = Ver gráfico Relé de Saída
Intervalo At de Comut. dos Contatos: 5Tempo para Reset: > 500ms
Umidade Relativa: 45 a 85% (sem condensação)
Temp. Armaz. e Operação: 0 a 50°C
Material da Caixa: ABS auto-extinguível
Resistência de Isolação: > 50ΜΩ / 500Vcc
Tensão de Isolação: 1.500Vrms/ 1minuto
Grau de Proteção: Invólucro = IP-51; Terminais = IP-10, conforme IEC-144 e DIN 40.050

*Imagem Meramente Ilustrativa
