Rele Temporizador Eletrônico Circuito Integrado 60h 94/242Vca+24Vca/cc 2 Comutador Cód. 7PU0611-3BW60 – Siemens

7PU06 11- Dispositivo para acionamento/desacionamento elétrico de processos em função de tempos pré-selecionados.

Aplicação: Automação e sincronismo industrial, utilizados em chaves compensadoras e quadros de comando, câmaras frigoríficas, fornos industriais, máquinas injetoras, equipamentos para refrigeração, entre outras aplicações que necessitem de controle de tempo preciso e reduzido espaço físico.

7PU06 11 - Retardo na Energização: Ao energizar o aparelho inicia-se a contagem do tempo pré-selecionado na escala. Decorrido este tempo, o relé arma e fecha os contatos COMUM e NA, permanecendo neste estado até que seja desenergizado.

Tolerância de Alimentação: -15 a +10% (Fonte Linear)
Frequência: +50/60Hz (5%)
Consumo Máximo: 50mA (1R)
Precisão de Escala: ±5% F.E. (a 25°C)
Precisão de Repetibilidade: ±1% do ponto
Número de Contatos: 2R (2SPDT)
Corrente Máxima nos Contatos: Vca = 5A - 250Vca (cosφ = 1), carga resistiva
Intervalo de Comut. dos Contatos: 5 < At < 20ms
Tempo para Reset: >500ms
Umidade Relativa: 45 a 85% (sem condensação)
Temp. Armaz. e Operação: 0 a 50°C
Material da Caixа: ABS VO auto-extinguível
Resistência de Isolação: >50ΜΩ / 500Vcc
Tensão de Isolação: 1500Vrms / 1minuto
Grau de Proteção: Invólucro = IP-51; Terminais = IP-10, conforme IEC-144 e DIN 40.050

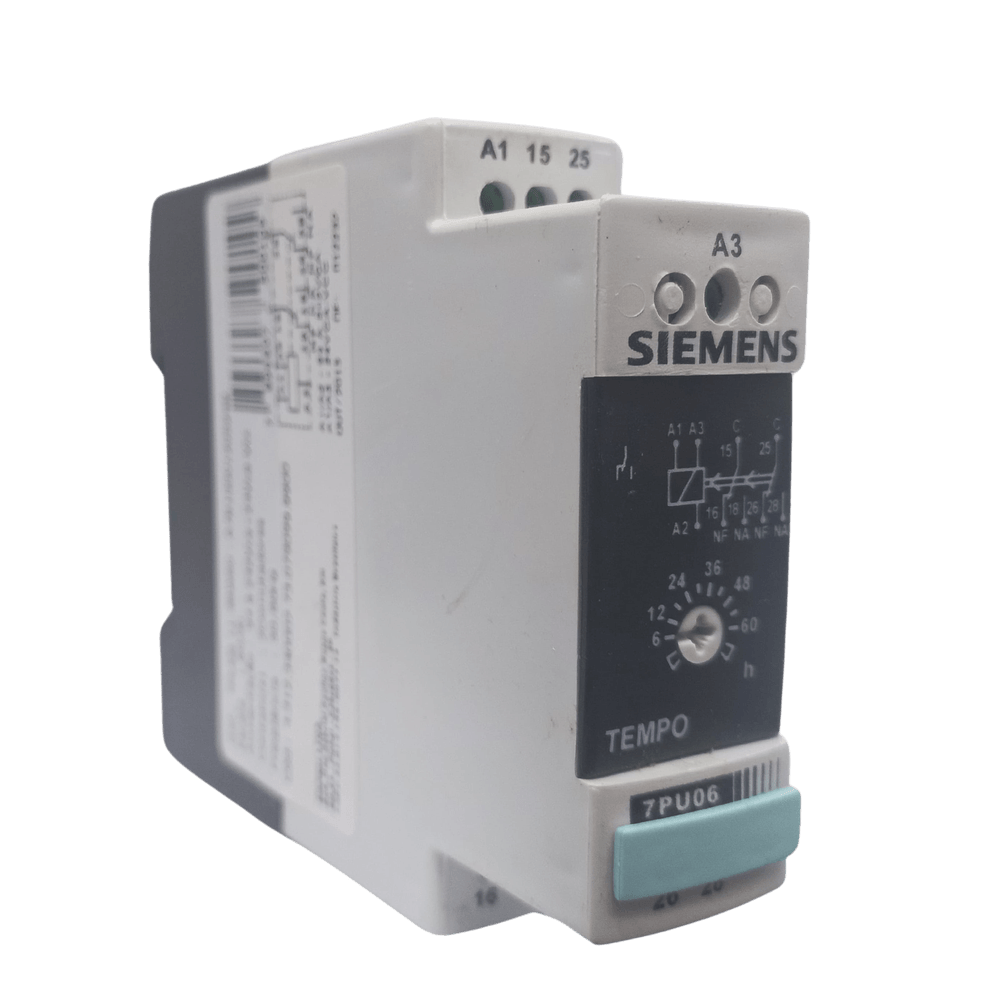

*Imagem Meramente Ilustrativa
