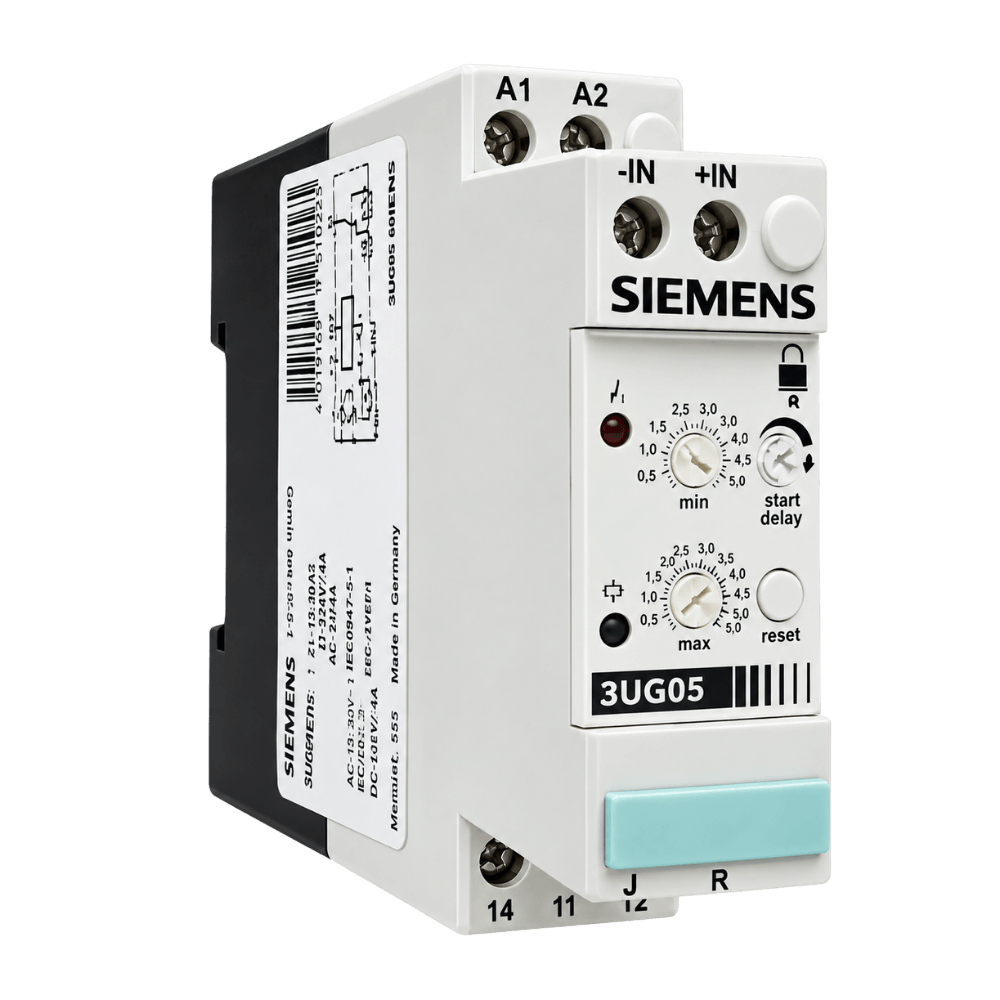

Rele De Corrente Alternada 5A Desliga 5s 110Vca 1 Comutador Cód. 3UG0521-2AF05 – Siemens

Descrição: O Relé de Corrente Alternada 3UG05 21 atua na proteção ou no controle de motores de corrente alternada (ca). Sua atuação ocorre em função da corrente que passa diretamente pelos seus terminais de monitoração. Possui escalas de proteção controle direta para 1, 5 ou 10A (ca), ou indireta (com uso de shunt de 60mV) e escala de 10 a 100%, com rearme (quando da atuação) automático ou manual (via botão frontal), através de jumper nos terminais do aparelho. Está disponível no modelo para atuação em subcorrente e sobrecorrente, com retardo de atuação no ligamento (inibição de partida) e com retardo opcional no desligamento (fixo em 5 ou 10s). Possui excelente precisão e repetibilidade de operação.

Aplicação: São utilizados em proteção de equipamentos industriais contra variações de corrente, controlando a corrente de motores monofásicos e de máquinas em geral.

Tensão Nominal: (Us) 110Vca
Frequência: 50/60Hz (±5%)
Consumo Máximo: 3VA
Inibição de Partida: Ajustável de 1,5 a 15s (±10%)
Escala: 5A
Tempos de Retardo: 5 S
Histerese: ±2% FE. (±50%)
Precisão de Escala: ±2% F.E. (a 25°C)
Precisão de Repetibilidade: ±1% F.E. (a 25°C)
Número de Contatos: 1SPDT
Corrente Máxima nos Contatos:
Vca = 5A - 250Vca (coso 1), carga indutiva (Ver gráfico Relé de Saída)
Vcc = Ver gráfico Relé de Saída
Vida Útil dos Contatos:
Mecânica: 10E7 (10.000.000) operações na condição sem carga,
Elétrica: 10E5 (100.000) operações na condição com carga resistiva.
Intervalo Dt de Comut, dos Contatos: 20 < Dt< 50ms
Umidade Relativa: 45 a 85% (sem condensação)
Temp. Armaz. e Operação: 0 a 50°C
Material da Caixa: ABS auto-extinguível
Resistência de Isolação: > 50ΜΩ /500Vcc
Tensão de Isolação: 1.500Vrms/ 1minuto
Grau de Proteção: Invólucro = IP-51; Terminais = IP-10, conforme IEC-144 e DIN 40.050

*Imagem Meramente Ilustrativa
