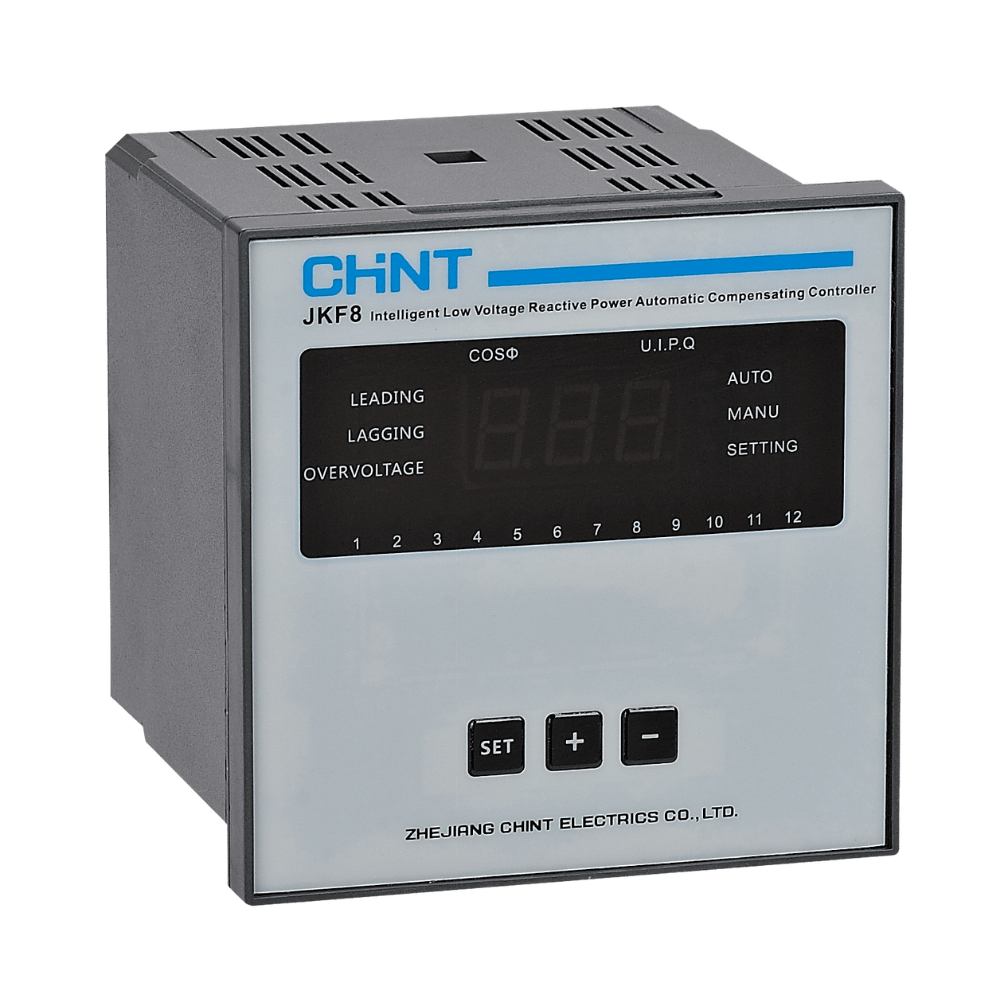

Controlador De Fator De Potência JKF8-12 380V 12 Saídas 120x120mm Cód. 504015 – Chint

Com o controle combinado de potência reativa e fator de potência, garante-se uma operação confiável em condições de carga baixa e evita-se a comutação excessiva (ou picos de comutação).

Exibição em tempo real do status da rede, incluindo parâmetros como fator de potência, tensão, corrente, potência ativa e potência reativa, entre outros.

A polaridade do sinal de amostragem é identificada automaticamente; portanto, não há necessidade de preocupação com conexões incorretas por inversão de polaridade.

Caso a tensão da rede elétrica seja inferior a 300 V ou exceda o valor predefinido de proteção contra sobretensão, os bancos de capacitores conectados serão desconectados automática e rapidamente (5 segundos), de forma escalonada, e o valor da tensão será exibido.

Caso o sinal proveniente da bobina secundária do transformador de corrente seja inferior a 150 mA, o controlador impedirá a conexão de novos capacitores e, simultaneamente, desconectará automática e rapidamente (5 segundos) os bancos de capacitores já conectados, de forma escalonada.

O tempo de bloqueio de comutação (controle de abertura/fechamento do contator) para o mesmo grupo de capacitores é de 3 minutos (tempo de descarga do capacitor).

O controlador possui uma função de autoteste cíclico automático, o que facilita o teste de aceitação em fábrica do painel de capacitores.

Tensão de amostragem: 400 V CA ± 10%
Corrente de amostragem: 150 mA a 5 A
Prevenção de conexão de capacitor de baixa corrente: ≤150 mA
Relação de transformação de corrente:
Faixa da relação de transformação para transformador de corrente de amostragem: 5 a 800;
Valor predefinido da relação (valor predefinido de fábrica: 60, o que significa 300/5).
Temporização de 5 a 120 segundos (valor predefinido de fábrica: 30 segundos)
Modo predefinido:
Modo de automação total (código exibido F-0: 1): não é necessário definir o limite de conexão
ou o limite de desconexão dos capacitores.
Modo de configuração manual (código exibido F-0: 0): é necessário definir manualmente os limites
de conexão e de desconexão dos capacitores.
Limite de conexão de capacitores:
Modo de automação total: bancos de capacitores no menor degrau
Modo manual: valor predefinido para potência reativa: 1 a 120 kvar (valor predefinido de fábrica: 10 kvar)
Limite de desconexão do capacitor: Fator de potência, ajustável continuamente de 0,85 a -0,95 (valor predefinido de fábrica: 1,00)
Limite de sobretensão: 400 V~456 V (valor predefinido de fábrica: 430 V)
Número de loops: JKF8-12 (o número de loops pode ser definido entre 1 e 12)
Modo de operação: Controle automatizado de abertura/fechamento cíclico e operação manual.
Consumo máximo de energia: 15 W
Capacidade do contato de saída: 3 A/400V

*Imagem Meramente Ilustrativa
