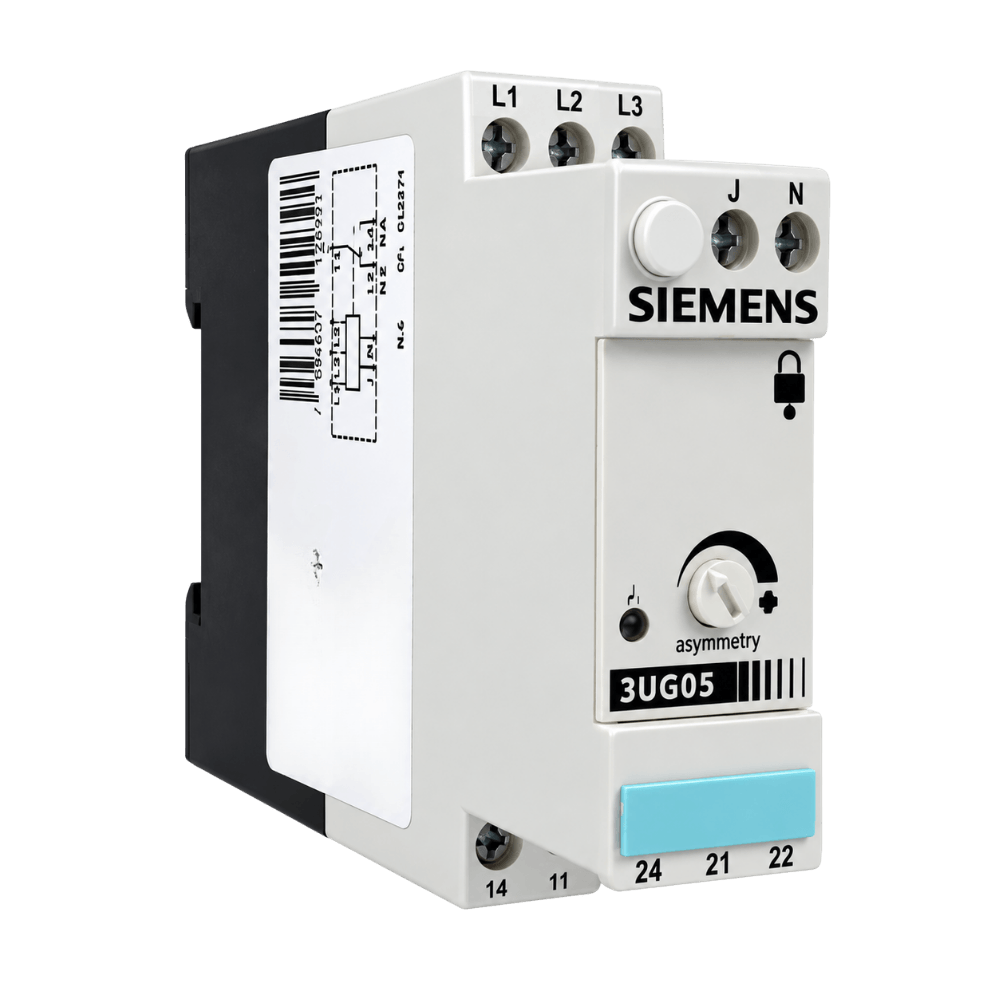

Rele Falta Fase Com e Sem Neutro 110Vca 1 Comutador Cód. 3UG0512-1AF00 – Siemens

Descrição: Os Relés de Falta de Fase com e sem Neutro 3UG05 12-1 destinam-se à proteção de sistemas trifásicos contra queda de fase (ou neutro) e assimetria modular de tensão. O grau de sensibilidade às assimetrias é selecionável no ajuste frontal. Neste aparelho, se ocorrer subtensão ou sobretensão simétricas, as mesmas não serão detectadas. Existe na versão analógica com excelente precisão e repetibilidade de Operação. Está disponível em caixas normatizadas DIN 22,5mm para inserção em trilho 35mm.

Aplicação: Protege instalações contra falta de fase e/ou neutro e assimetria modular que compromete o funcionamento de motores, equipamentos ou processos. O relé interno comutará, desligando o sistema sob proteção sempre que houver uma anomalia na rede.

Obs: Este relé não supervisiona assimetria angular.

Alimentação: (Us) 110Vca
Frequência: 50/60Hz
Consumo Máximo: 3VA
Tempos de Retardo: Desligamento
Ajuste de Sensibilidade: 7 a 20%
Histerese: ±2%(±50%)
Precisão de Repetibilidade: ±1% F.E. (a 25°C)
Número de Contatos: 1R (1SPDT)
Corrente Máxima nos Contatos:
■ Vca = 5A - 250Vca (coso = 1), carga indutiva (Ver gráfico Relé de Saída)
■ Vcc = Ver gráfico Relé de Saída
Vida Útil dos Contatos:
■Mecânica: 10E7 (10.000.000) operações na condição sem carga,
■Elétrica: 10E5 (100.000) operações na condição com carga resistiva.
Intervalo At de Comut. dos Contatos: 20 Tempo para Reset: < 500ms
Umidade Relativa: 45 a 85% (sem condensação)
Temp. Armaz. e Operação: 0 a 50°C
Material da Caixa: ABS auto-extinguível
Resistência de Isolação: > 50ΜΩ / 500Vcc
Tensão de Isolação: 1.500Vrms / 1 minuto
Grau de Proteção: Invólucro = IP-51; Terminais = IP-10, conforme IEC-144 e DIN 40.050

*Imagem Meramente Ilustrativa
