Rele Falta Fase Sem Neutro 440Vca 3UG0440-0AS07 – Siemens

O protetor de falta de fase sem neutro é um aparelho de grande eficácia na proteção de tensão em instalações trifásicas. Possui um circuito de detecção de desequilíbrio entre fases - assimetria em módulo - e queda de fase. É montado em caixa 45mm e equipado com ajuste de sensibilidade, para evitar desligamentos desnecessários. A alimentação do aparelho é a própria tensão monitorada - as três fases do sistema.

Utiliza-se o 3UG em instalações elétricas geralmente para monitorar a tensão de alimentação de motores trifásicos. Os contatos do relé controlam a abertura e o fechamento do contator, que, por sua vez, vai alimentar o motor. Em geral, o 3UG pode supervisionar tensão trifásica, fazendo o relé operar toda vez que ocorrer assimetria e queda de fase.

Alimentação (VCA): 440Vca entre fases (ver etiqueta lateral)
Frequência (Hz): 50 (+/-5%); 60 (+/-5%)
Consumo Máximo (VA): 3VA
Assimetria entre Fases: 7%, 10%, 15% e 20%
Precisão de Repetibilidade: +/-1% a 25°C
Temperatura de Operação e de Armazenagem: 0 a 50°C
Número de Contatos: 1R. (1SPDT)
Imáx. nos Contatos e Vida Útil: 5 A-250VCA (cos=1); 10E7 (10.000.000) de operações
Tempo de Retorno dos Contatos: < 40ms
Umidade Relativa: 0 a 85%
Material da Caixa: ABS
Isolação entre os Terminais e a Caixa: 50M/500VCC
Grau de Proteção: Invólucro=IP-51; Terminais=IP-10 conforme IEC-144 e DIN 40.050

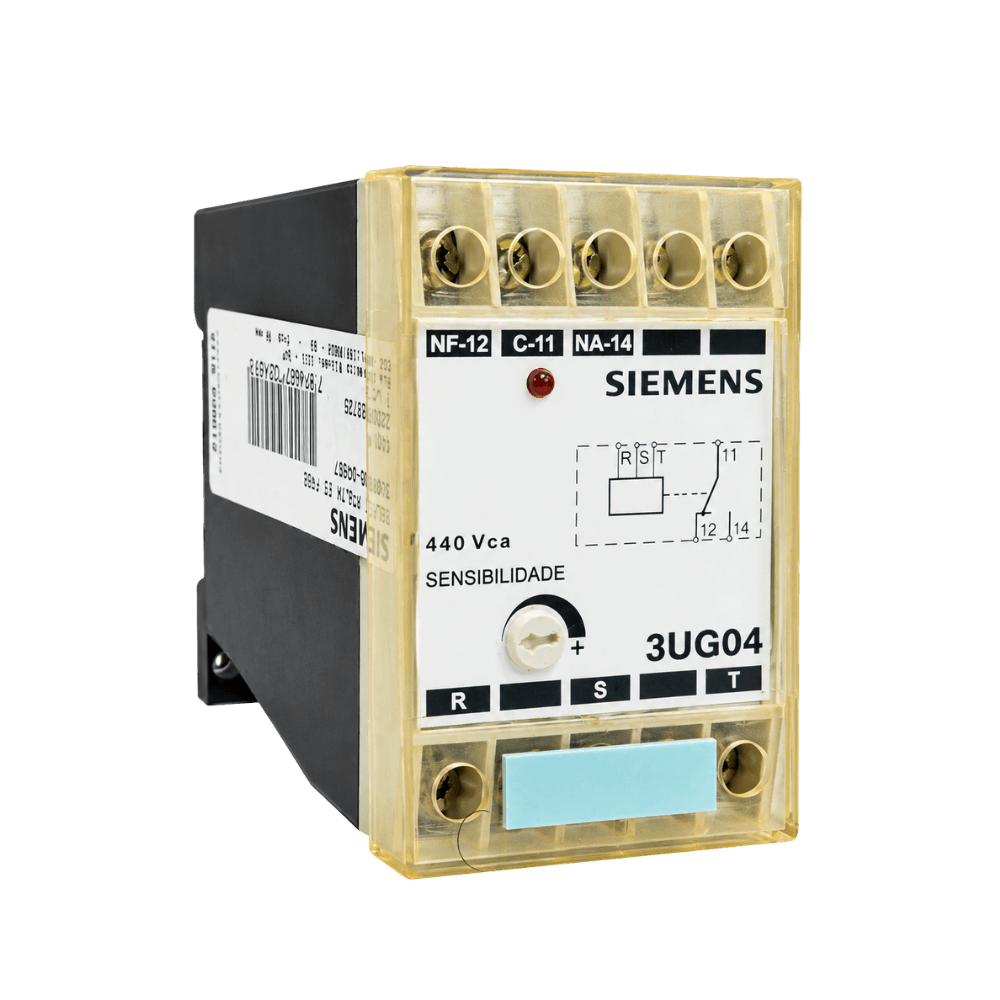

*Imagem Meramente Ilustrativa
