Disjuntor C Monopolar C60H-DC 10A A9N61508 - Schneider

Principal
Linha
Acti9

Nome do produto
Acti9 C60H-DC

Tipo de produto ou componente
Disjuntor modular

Nome abreviado do dispositivo
C60H-DC

Aplicação do dispositivo
Distribuição

Descrição de polos
1P

Número de polos protegidos
1

[In] corrente nominal
10 A a 25 °C

Tipo de rede
CC

Tecnologia da unidade de disparo
Termomagnético

Curva de Tempo-Corrente
C

Capacidade de corte
10 kA Icu a 220 V CC para EN 60947-2
10 kA Icu a 220 V CC para IEC 60947-2
6 kA Icu a 250 V CC para EN 60947-2
6 kA Icu a 250 V CC para IEC 60947-2
20 kA Icu a 110 V CC para EN 60947-2
20 kA Icu a 110 V CC para IEC 60947-2

Categoria de uso
Categoria A conforme EN 60947-2
Categoria A conforme IEC 60947-2

Adequação para isolamento
Sim conforme IEC 60947-2
Sim conforme EN 60947-2

Complementar
Frequência da rede
50/60 Hz

[Ue] tensão de operação nominal
250 V CC

[Ics] capacidade de corte nominal em serviço
15 kA 75 % para EN 60947-2 - 110 V CC
15 kA 75 % para IEC 60947-2 - 110 V CC
4,5 kA 75 % para EN 60947-2 - 250 V CC
4,5 kA 75 % para IEC 60947-2 - 250 V CC
7,5 kA 75 % para EN 60947-2 - 220 V CC
7,5 kA 75 % para IEC 60947-2 - 220 V CC

[Ui] tensão de isolamento nominal
500 V CC conforme IEC 60947-2
500 V CC conforme EN 60947-2

[Uimp] tensão suportável de impulso nominal
6 kV conforme EN 60947-2
6 kV conforme IEC 60947-2

Indicação de posição do contato
Sim

Tipo de controle
Alavanca articulada

Sinalização local
Indicação ligado/desligado

Modo de montagem
Fixo

Suporte de montagem
Trilho DIN de 35mm

Compatibilidade do bloco de distribuição do barramento combinado
Superior ou inferior: padrão

Desvios de 9 mm
2

Meio ambiente
Normas
EN 60947-2
IEC 60947-2

Grau de poluição
3 conforme EN 60947-2
3 conforme IEC 60947-2

Categoria de sobretensão
IV

Tropicalização
2 conforme IEC 60068-2

Altitude de funcionamento
2000 m

Temperatura ambiente do ar para funcionamento
-25…70 °C

Temperatura ambiente para armazenamento
-40…85 °C

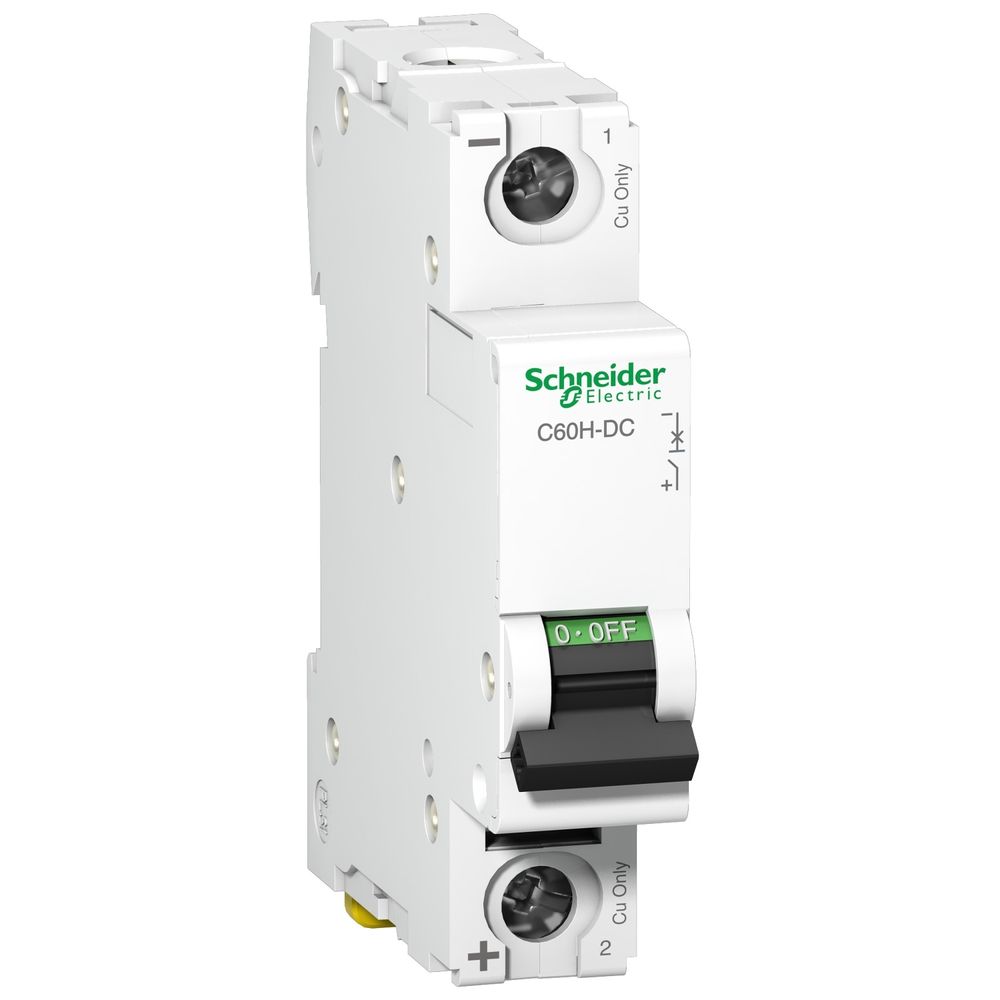

* Imagem meramente ilustrativas
