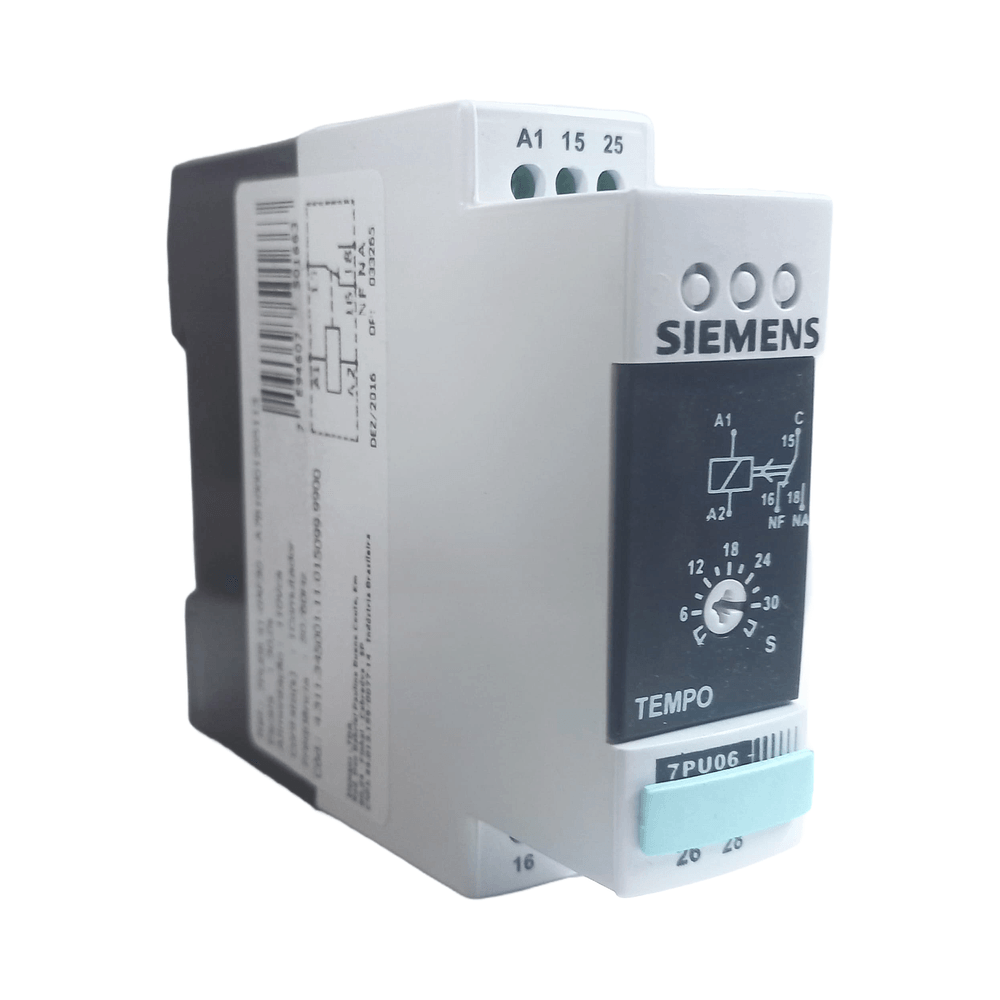

Rele Temporizador Retardo Desligamento 30s 110Vca 1 Comutador Cód. 7PU0641-0AF30 – Siemens

7PU06 41- Dispositivo para acionamento/desacionamento temporizado processos com intervalo pré-selecionado. Após a ocorrência da falta de energia elétrica e a temporização pré selecionada, o relé de saída é desenergizado.

Aplicação: é utilizado em sistemas onde requer temporização na ausência de alimentação do circuito controlador de tempo ou do próprio sistema. É empregado nos controles de tempos curtos em quadros de comando, automação, sincronismos industriais e grupos geradores.

Modos de operação:
Retardo na desenergização: Ao energizar o aparelho, o relé arma, fechando os contatos COMUM e NA ao ser desenergizado, inicia-se a contagem do tempo pré selecionado na escala. Decorrido esse tempo, o relé desarma

Tensão: 110Vca
Tolerância de Alimentação: -15 a +10% (Fonte Linear)
Frequência: +50/60Hz (5%)
Consumo Máximo: 50mA (1R)
Precisão de Escala: ±5% F.E. (a 25°C)
Precisão de Repetibilidade: ±1% do ponto
Número de Contatos: 1R (1SPDT)
Corrente Máxima nos Contatos: Vca 5A- 250Vca (cos = 1), carga resistiva.
Intervalo de Comut, dos Contatos: 5 < Dt < 20ms
Tempo para Reset: >500ms
Umidade Relativa: 45 a 85% (sem condensação)
Temp. Armaz. e Operação: 0 a 50°C
Material da Caixa: ABS V0 auto-extinguível
Resistência de Isolação: >50MW/500Vcc
Tensão de Isolação: 1500Vrms/1 minuto
Grau de Proteção: Invólucro=IP-51; Terminais=IP-10, conforme IEC-144 e DIN 40.050

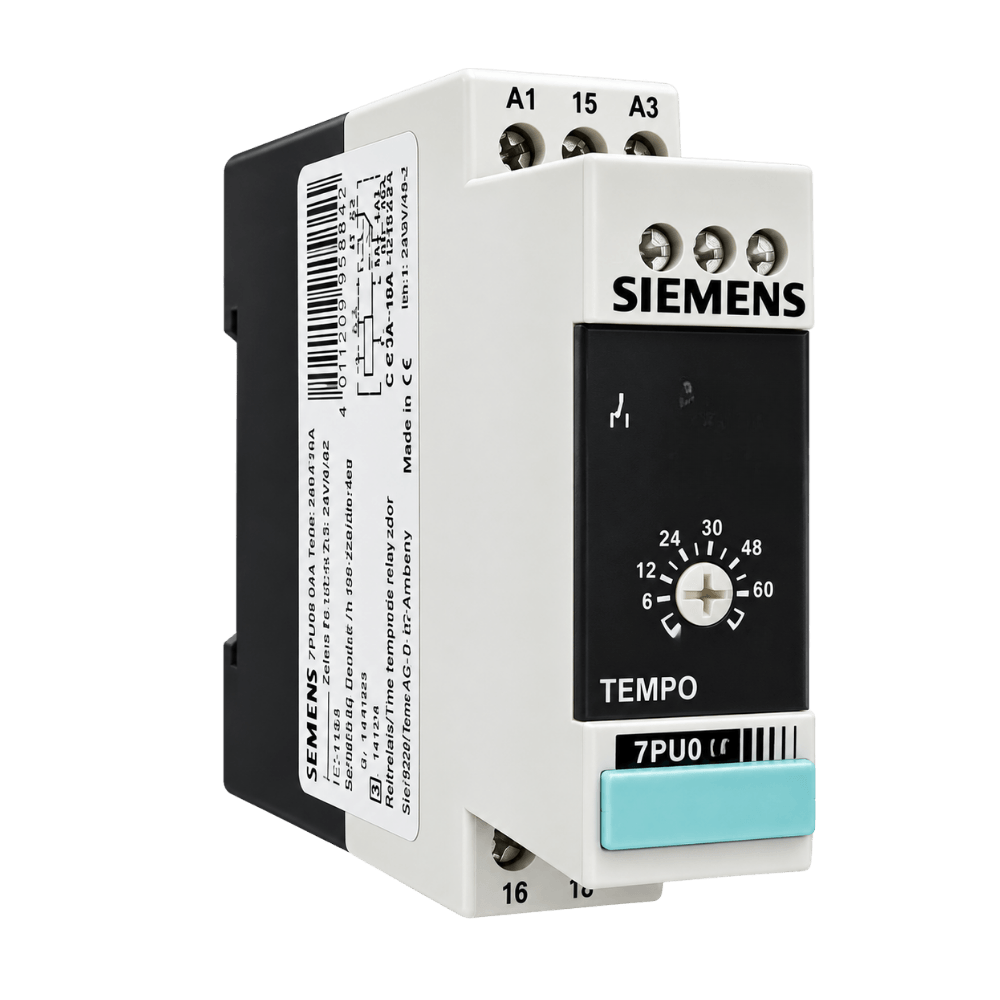

*Imagem Meramente Ilustrativa
