Rele Temporizador Eletrônico 24Vcc 110-240Vca RE17RAMU – Schneider

Linha de produto
Relés Temporizadores Zelio
Tipo de produto ou componente
Relé de função dupla
tipo de saída digital
Relé
Largura
17,5 mm
Nome abreviado do dispositivo
RE17R
Tipo de atraso
Atraso na ligação
faixa de tempo de atraso
1...10 min
10...100 H
0,1...1 s
6...60 s
6...60 min
1...10 s
1...10 h
corrente de saída nominal
8 A
Complementar
Tipo e composição dos contatos
1 F/A
Material de contatos
Sem cádmio
Altura
90 mm
Profundidade
72 mm
tipo de controle
Comutador painel frontal
Tensão nominal de alimentação [Us]
24...240 V CA 50/60 Hz
24 V CC
intervalo de tensões
0,85...1,1 Us
frequência de alimentação
50..60 Hz +/- 5 %
release of input voltage
10 V
Conexões - terminais
Conexão por parafuso, 1 x 0,5 ... 1 x 3,3 mm² (AWG 20...AWG 12) Sólido Sem a extremidade do cabo
Conexão por parafuso, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) Sólido Sem a extremidade do cabo
Conexão por parafuso, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) Flexível Com a extremidade do cabo
Conexão por parafuso, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) Flexível Com a extremidade do cabo
torque de aperto
0,6…1 N.m conforme IEC 60947-1
material do invólucro
Autoextintor
precisão de repetição
+/- 0,5 % conforme IEC 61812-1
variação de temperatura
+/- 0,05%/°C
desvio de tensão
+/- 0,2%/V
definição da precisão do atraso
+/- 10 % da escala completa a 25 ℃ conforme IEC 61812-1
control signal pulse width
100 ms com carga em paralelo típico
30 ms típico
resistência de isolamento
100 MOhm a 500 V CC conforme IEC 60664-1
tempo de reset
120 ms Na desenergização típico
no fator de carga
100 %
consumo de potência em VA
0…32 VA a 240 V CA
consumo de potência em W
0,6 W a 24 V CC
corrente de comutação mínima
10 mA a 5 V CC
corrente de comutação máxima
8 A CA/CC
tensão de comutação máxima
250 V CA
Capacidade de interrupção
2000 VA
operating frequency
10 Hz
durabilidade elétrica
100000 ciclos para resistivo carga (8 A a 250 V CA máxima)
durabilidade mecânica
10000000 ciclos
força dielétrica
2,5 kV 1 mA/1 minuto 50 Hz conforme IEC 61812-1
[Uimp] tensão nominal suportável de impulso
5 kV durante 1,2/50 µs
power on delay
100 ms
gravação
CE
distância de escoamento
4 kV/3 conforme IEC 60664-1
dados de fiabilidade de segurança
B10d = 270000
MTTFd = 296,8 anos
posição de montagem
Qualquer posição em relação ao plano de montagem vertical normais
suporte de montagem
Trilho DIN de 35 mm conforme IEC 60715
sinalização local
LED indicador para Constante: relé energizado, sem temporização em andamento
LED indicador 80% ON e 20% OFF para intermitente: temporização em curso
LED indicador 5% ON e 95% OFF para pulsos: relé desenergizado, nenhuma temporização em curso (exceto funções Di-D)
Peso líquido
0,07 kg
Tipo de atraso
A, At
funcionalidade
Temporização ligar com atraso
código de compatibilidade
RE17

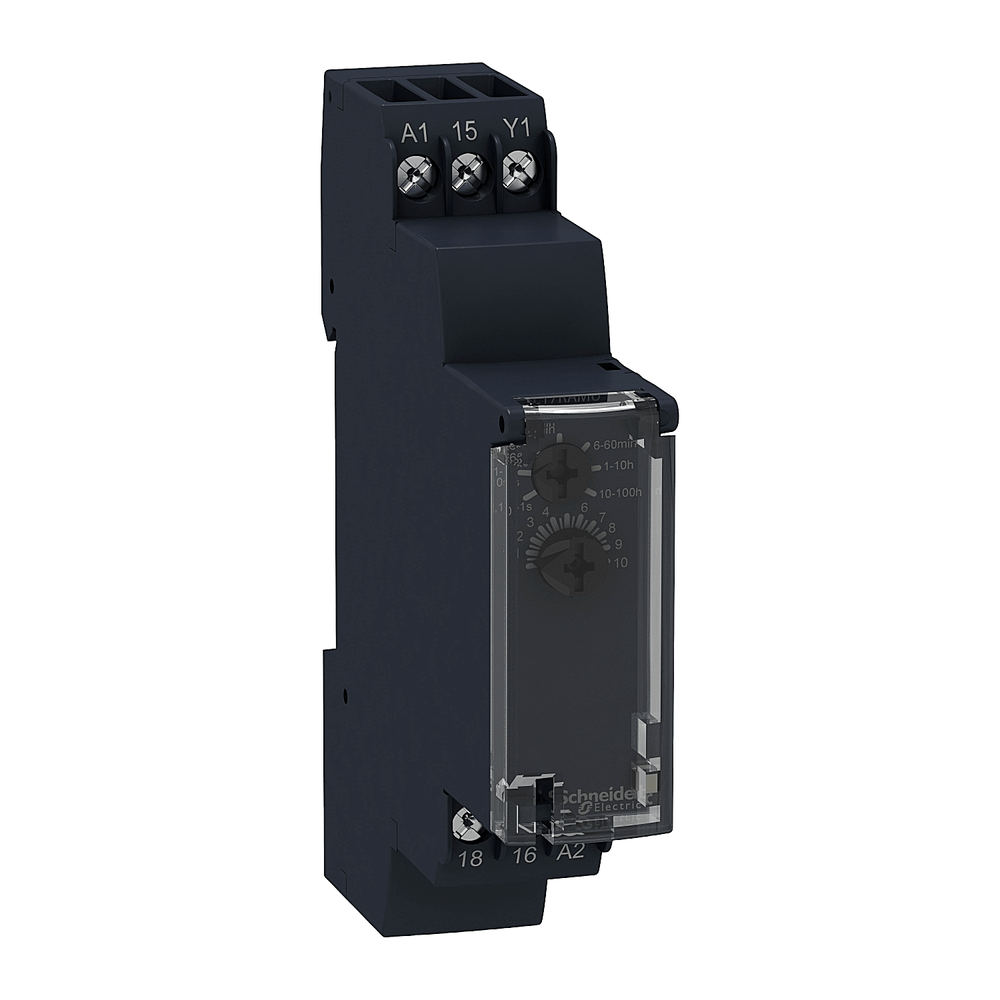

*Imagem meramente ilustrativa
