Inversor Altivar 12 240v 2 Cv ATV12HU15M2 – Schneider

Linha de produto Altivar 12
Tipo de produto ou componente propulsor de velocidade variável
Quantidade por conjunto conjunto de 1
Aplicação específica do produto máquina simples
Destino do produto motores assíncronos
Alimentação do motor CV 2 hp
Alimentação do motor KW 1.5 kW
Corrente da linha 14.9 A a 240 V
Filtro EMC integrado
Intervalo de velocidades jan-20
Nome do componente ATV12
Número de fases da rede monofásico
Perfil de controle de motor assíncrono Controle vetorial sem feedback
Protocolo da porta de comunicação Modbus
Sentido de montagem com dissipador
Sobretorque temporário 150-170 % relativo ao torque nominal do motor dependendo do calibre do inversor e tipo de motor
Ventilador integrado com
Complementar
Tensão nominal de fornecimento [US] 200...240 V - 15...10 %
Largura 105 mm
Altura 142 mm
Profundidade 156.2 mm
Frequência de comutação 2..0,16 kHz ajustável
Conexão elétrica terminal, capacidade de Fixação: 5,5 mm², AWG 10 (L1, L2, L3, U, V, W, PA, PC)
Tensão de saída 200 ... 240 V trifásico
Tensão de saída 200 ... 240 V trifásico
Tipo de conector 1 RJ45 (na face frontal) of Modbus
Corrente de comutação mínima 5 mA a 24 V CC of relé lógico
Corrente de comutação máxima 2 A 30 V CC indutivo cos phi = 0,4 E/D = 7 ms relé lógico
Tipo de proteção contra perda de fase de entrada
Sinalização CE
Alimentação alimentação interna para entradas lógicas: 24 V CC (20.4-28.8 V), <100 mA, Tipo de Proteção: proteção contra sobrecargas e curtos-circuitos
Aplicação especifica commercial equipment
Compensação da diferença de velocidade do motor ajustável
Constante temporal 20 ms +/- 1 ms para alteração de referência
Corrente de saída contínua 7.5 A a 4 kHz
Corrente momentânea máxima 11.2 A of 60 s
Duração de amostra 10 ms of entrada analógica
Erro de linearidade +/- 0.3 % do valor maximo of entrada analógica
Estrutura de transmissão RTU of Modbus
Frenagem até à paralisação por injeção CC, <30 s
Frequência de alimentação 50/60 Hz +/- 5 %
Frequência de comutação nominal 4 kHz
Frequência de saída do propulsor de velocidade 0.5-400 Hz
Interface física 2 fios RS 485 of Modbus
Isolamento elétrico entre a potência e o controle
Linha potencial ISC 1 kA
Lógica de entrada digital lógica negativa (coletor), > 16 V (estado 0), < 10 V (estado 1), impedância de entrada 3.5 kOhm
Motor starter type variable speed drive
Número de endereços 1-247 of Modbus
Número de entrada analógica 1
Número de entrada digital 4
Número de saída analógica 1
Número de saída digital 2
Power range 1.1-2 kW a 200-240 V monofásico
Rampas de aceleração e desaceleração linear de 0 a 999,9 s
Resolução de frequência entrada analógica: conversor A/D, 10 bits
Serviço de comunicação escrever registro único (06) 29 palavras
Taxa de transmissão 4800 bit / s
Tipo da entrada analógica corrente configurável EA1 0..20 mA 250 Ohm
Tipo da saída analógica SA1 corrente configurável através de software: 0..20 mA, Impedância: 800 Ohm, Resolução 8 bits
Tipo de entrada digital programável LI1...LI4 24 V 18..0,30 V
Tipo de saída digital Rele de saida protegido R1A, R1B, R1C 1 F/A
Torque de frenagem Até 70% do torque nominal sem resistor de frenagem
Funcionalidade básico
Grau de proteção IP IP20 sem placa de vedação na parte superior
Peso 1.4 kg
Posição de operação vertical +/- 10 graus
Torque de aperto 1.2 N.m

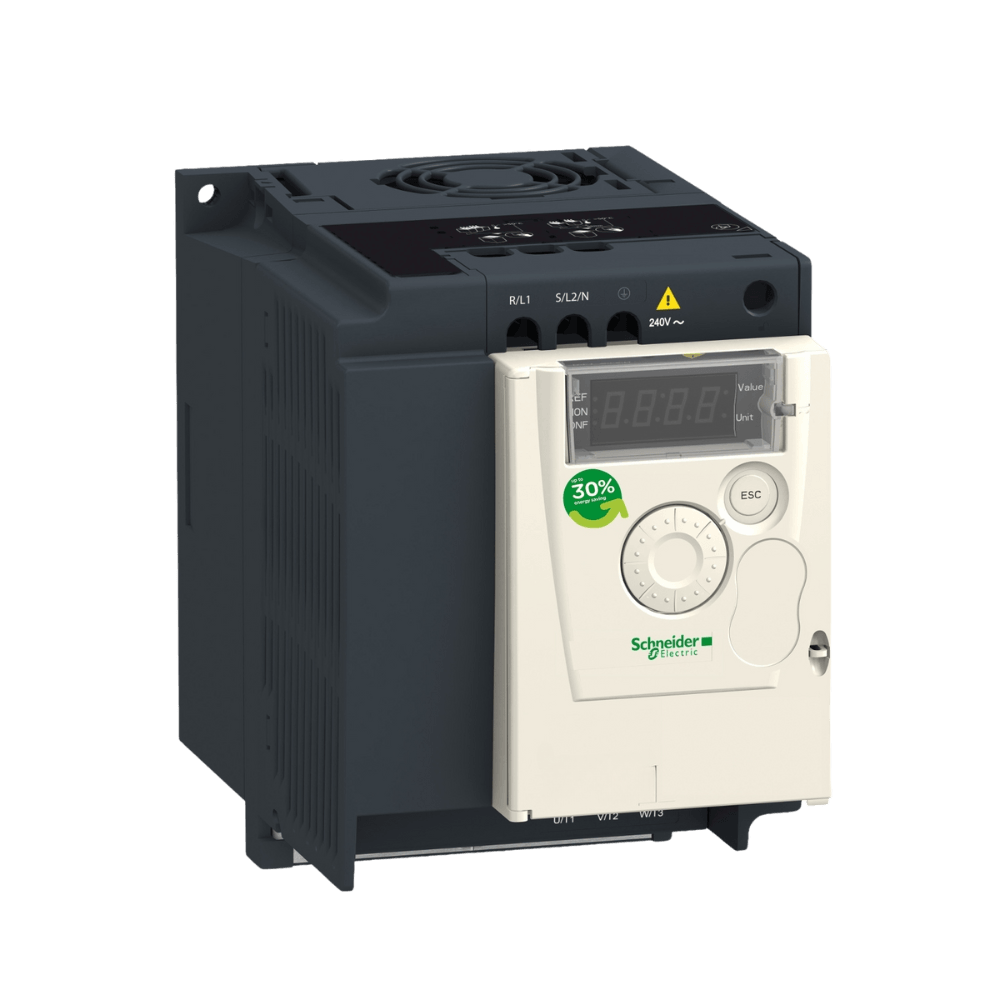

* Imagem meramente ilustrativa
