Principal linha
TeSys
TeSys Deca

nome do produto
TeSys GV3
TeSys Deca

tipo de produto ou componente
Disjuntor

Nome abreviado do dispositivo
GV3P

Aplicação do dispositivo
Motor

tecnologia da unidade de disparo
Termomagnético

Complementar descrição de polos
3P

tipo de rede
CA

categoria de uso
CA-3 conforme IEC 60947-4-1
Categoria A conforme IEC 60947-2

frequência da rede
50/60 Hz

modo de fixação
Trilho DIN de 35mm: encaixado
Painel: aparafusado (with 3 x M4 screws)

posição de funcionamento
Qualquer posição, no direct mounting with contactor, use cable length > 10 cm
Qualquer posição, do not use with accessory GV3S

alimentação do motor kW
45 kW a 400/415 V CA 50/60 Hz maximum peak current 750 A
45 kW a 500 V CA 50/60 Hz maximum peak current 750 A
55 kW a 690 V CA 50/60 Hz maximum peak current 750 A

capacidade de corte
50 kA Icu a 400/415 V CA 50/60 Hz
50 kA Icu a 440 V CA 50/60 Hz
12 kA Icu a 500 V CA 50/60 Hz
6 kA Icu a 690 V CA 50/60 Hz
65 kA Icu a 230/240 V CA 50/60 Hz

[Ics] capacidade de corte nominal de serviço em curto-circuito
100 % a 230/240 V CA 50/60 Hz
60 % a 400/415 V CA 50/60 Hz
60 % a 440 V CA 50/60 Hz
50 % a 500 V CA 50/60 Hz
50 % a 690 V CA 50/60 Hz

Tipo de controle
Botão giratório

[In] corrente nominal
80 A

thermal protection adjustment range
70…80 A

corrente de disparo magnético
1120 A

[Ue] tensão de operação nominal
690 V CA 50/60 Hz

[Ui] tensão de isolamento nominal
690 V CA 50/60 Hz para IEC 60947-2

[Uimp] tensão nominal de impulso suportada
6 kV IEC 60947-2

dissipação de alimentação por polo
8 W

durabilidade mecânica
50000 ciclos

durabilidade elétrica
20000 ciclos of CA-3 a 415 V pol

taxa máxima de operação
25 cic/h

avaliado pela carga
Contínuo para IEC 60947-4-1

torque de aperto
5 N.m Ligar conectores parafuso EverLink BTR 25 mm²
8 N.m Ligar conectores parafuso EverLink BTR 35 mm²

força mecânica
Choques: 30 Gn para 11 ms aberto para IEC 60068-2-27
Vibrações: 4 Gn, 5...300 Hz para IEC 60068-2-6
Choques: 5 Gn por 11 ms fechado para IEC 60068-2-27

adequação para isolamento
Sim conforme IEC 60947-1

sensibilidade da falha de fase
Sim para IEC 60947-4-1

altura
132 mm

largura
55 mm

profundidade
136 mm

peso do produto
0,96 kg

cor
Cinza escuro
Verde (SE GREEN 2)

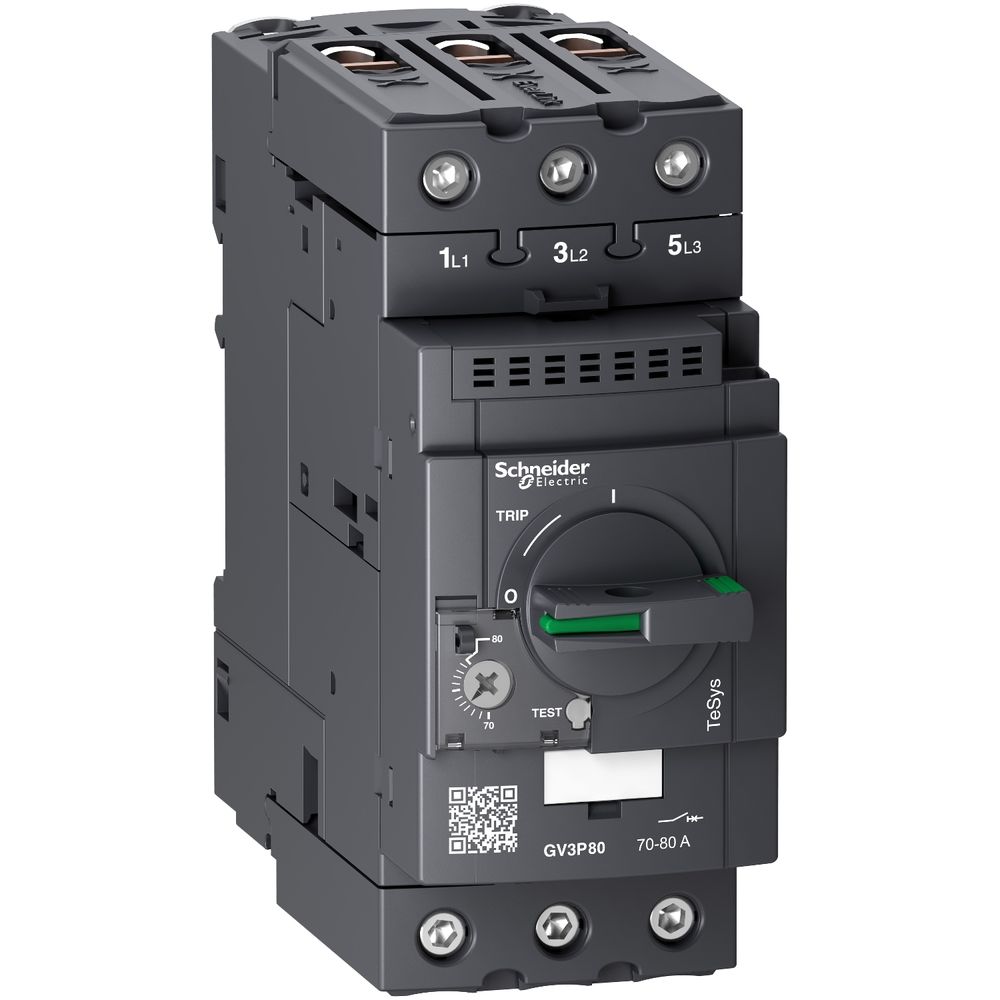

* Imagem meramente ilustrativa*
