Principal linha de produto
Harmony XB4

tipo de produto ou componente
Corpo completo / montagem de bloco luminoso

Nome abreviado do dispositivo
ZB4

material do colar de fixação
Zamak

quantidade indivisível de venda
1

Conexões - terminais
Conexões por parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo
Conexões por parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo

fonte de luz
LED protegido

Base da lâmpada
LED integral

cor da fonte de luz
Laranja

tensão nominal de alimentação [Us]
110..0,120 V CA a 50/60 Hz

Complementar largura total CAD
30 mm

altura total CAD
47 mm

profundidade total CAD
37 mm

descrição dos terminais ISO nº 1
(X1-X2)PL

peso do produto
0,054 kg

torque de aperto
0,8…1,2 N.m conforme EN 60947-1

formato da cabeça do parafuso
Cruzado compatível com Philips Nº 1 chave de fendas
Cross compatible with pozidriv No 1 screwdriver
Slotted compatible with flat Ø 4 mm screwdriver
Slotted compatible with flat Ø 5.5 mm screwdriver

[Ui] tensão nominal de isolação
600 V (graus de poluição 3) conforme EN 60947-1

[Uimp] tensão nominal de impulso suportada
6 kV EN 60947-1

tipo de sinalização
Contínuo

Consumo de corrente
14 mA

vida útil
100000 h at rated voltage and 25 °C

resistência a sobretensão
1 kV conforming to IEC 61000-4-5

Apresentação do dispositivo
Partes separadas

Meio ambiente tratamento de proteção
TH

temperatura ambiente para armazenamento
-40…70 °C

temperatura ambiente para funcionamento
-40…70 °C

classe de proteção contra choques elétricos
Classe I conforme IEC 60536

Normas
EN/IEC 60947-5-4
EN/IEC 60947-5-1
CSA C22.2 No 14
EN/IEC 60947-1
UL 508
JIS C8201-5-1
EN/IEC 60947-5-5
JIS C8201-1

Certificações do produto
LROS (Lloyds register of shipping)
GL
UL listed
BV
CSA
DNV

resistência à vibração
5 gn (f= 2…500 Hz) conforme IEC 60068-2-6

resistência ao choque
30 gn (duração = 18 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27
50 gn (duração = 11 ms) para Aceleração de meia onda senoidal conforme IEC 60068-2-27

resistência a transientes
2 kV conforme IEC 61000-4-4

resistência a campos eletromagnéticos
10 V/m conforme IEC 61000-4-3

resistência a descarga eletrostática
6 kV No contato (em partes metálicas) conforme IEC 61000-2-6
8 kV ao ar livre (em peças de isolamento) conforme IEC 61000-2-6

Emissão eletromagnética
Classe B conforme IEC 55011

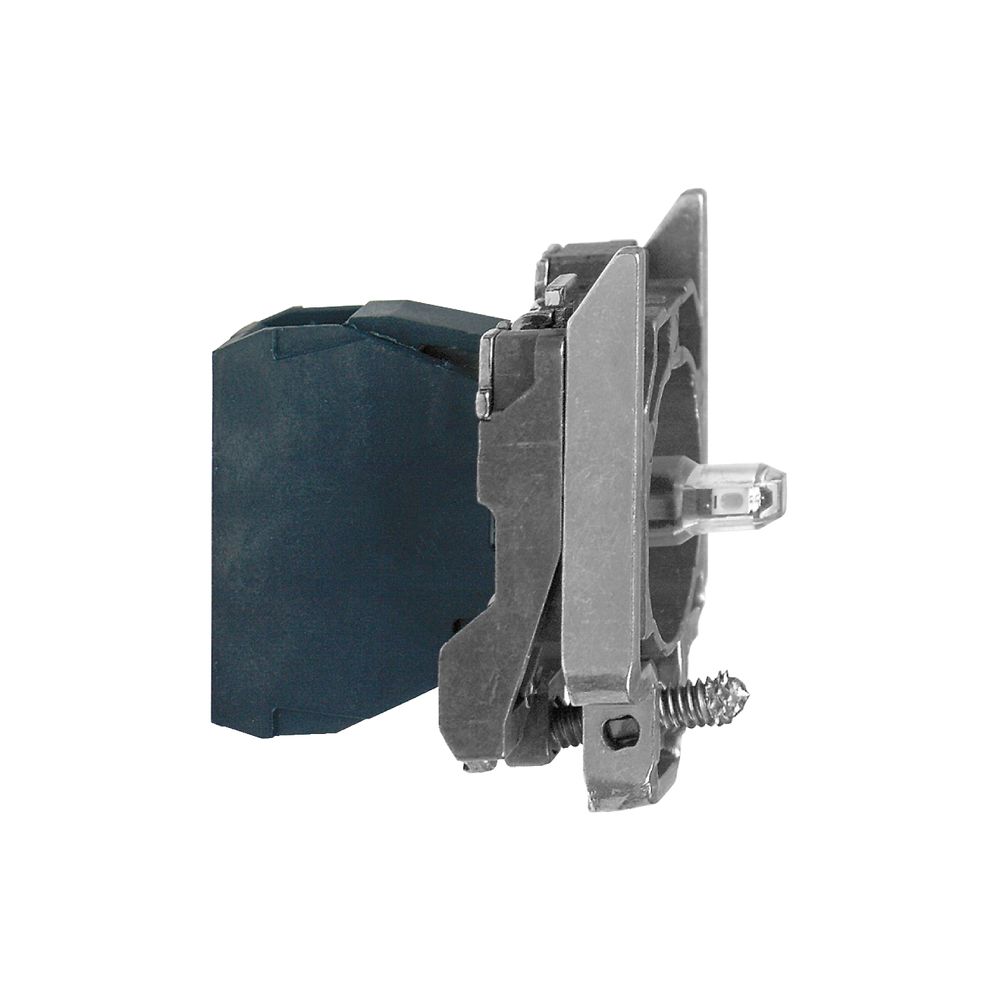

* Imagem meramente ilustrativa
