Contator Auxiliar Innovations 220Vca 50/60Hz 2NA+2NF Cód. 3RH2122-2AN20 – Siemens

contator auxiliar, 2 NA + 2 NF, 220 V CA, 50/60 Hz, terminal de mola, tamanho da estrutura S00

Nome da marca do produto: SIRIUS
Designação do produto: Contator auxiliar
Designação do tipo de produto: 3RH2

Dados técnicos gerais
Tamanho do contator: S00
Extensão do produto: Chave auxiliar Sim
Perda de potência [W] para valor nominal da corrente sem carga: 1,1 W
Tensão de isolamento com grau de poluição 3 a valor nominal AC: 690 V
Grau de poluição: 3
Resistência à tensão de surto valor nominal: 6 kV
Resistência a choque em impulso retangular:
● AC: 7,3g / 5 ms, 4,7g / 10 ms
Resistência a choque com pulso senoidal:
● AC: 11,4g / 5 ms, 7,3g / 10 ms
Vida útil mecânica (ciclos operacionais):
● Do contator típico: 30.000.000
● Do contator com bloco de chave auxiliar eletronicamente otimizado: 5.000.000
● Do contator com bloco de chave auxiliar: 10.000.000
Código de referência segundo IEC 81346-2: K
Proibição de substâncias (data): 01/10/2009
Peso: 0,242 kg

Condições ambientais
Altura de instalação a partir do nível do mar máxima: 2.000 m
Temperatura ambiente:
● Durante a operação: -25 ... +60 °C
● Durante o armazenamento: -55 ... +80 °C
Umidade relativa mínima: 10 %
Umidade relativa a 55 °C segundo IEC 60068-2-30 máxima: 95 %

Impacto ambiental
Declaração Ambiental de Produto (EPD): Sim
Potencial de Aquecimento Global [CO2 eq] total: 49,2 kg
Potencial de Aquecimento Global [CO2 eq] durante a fabricação: 1,15 kg
Potencial de Aquecimento Global [CO2 eq] durante a operação: 48,2 kg
Potencial de Aquecimento Global [CO2 eq] após o fim da vida útil: -0,139 kg

Circuito principal
Frequência de comutação sem carga:
● AC: 10.000 1/h
● DC: 10.000 1/h

Tipo de tensão da tensão de alimentação de comando: CA
Tensão de alimentação de comando em: CA
● em 50 Hz valor nominal: 220 V
● em 60 Hz valor nominal: 220 V
Frequência da tensão de alimentação de comando
● 1 valor nominal: 50 Hz
● 2 valor nominal: 60 Hz
Fator da área de trabalho da tensão de alimentação de comando valor nominal da bobina magnética em CA
● em 50 Hz: 0,8 ... 1,1
● em 60 Hz: 0,85 ... 1,1
Potência aparente de acionamento da bobina magnética em CA: 33 V·A
Fator de potência indutiva em potência de acionamento da bobina: 0,75
Potência aparente de retenção da bobina magnética em CA: 4,4 V·A
Fator de potência indutiva em potência de retenção da bobina: 0,25
Retardo de acionamento
● em CA: 8 ... 33 ms
Retardo de abertura
● em CA: 4 ... 15 ms
Tempo de arco: 10 ... 15 ms

número de NF para contatos auxiliares 2
● comutável sem atraso 2
número de NA para contatos auxiliares 2
● comutável sem atraso 2
indicador e letra de identificação para elementos de contato 22 E
corrente de serviço em AC-12 máximo 10 A
corrente de serviço em AC-15
● em 230 V valor nominal 10 A
● em 400 V valor nominal 3 A
● em 500 V valor nominal 2 A
● em 690 V valor nominal 1 A
corrente de serviço em 1 caminho de corrente em DC-12
● em 24 V valor nominal 10 A
● em 60 V valor nominal 6 A
● em 110 V valor nominal 3 A
● em 220 V valor nominal 1 A
● em 440 V valor nominal 0,3 A
● em 600 V valor nominal 0,15 A
corrente de serviço em 2 caminhos de corrente em série em DC-12
● em 24 V valor nominal 10 A
● em 60 V valor nominal 10 A
● em 110 V valor nominal 4 A
● em 220 V valor nominal 2 A
● em 440 V valor nominal 1,3 A
● em 600 V valor nominal 0,65 A
corrente de serviço em 3 caminhos de corrente em série em DC-12
● em 24 V valor nominal 10 A
● em 60 V valor nominal 10 A
● em 110 V valor nominal 10 A
● em 220 V valor nominal 3,6 A
● em 440 V valor nominal 2,5 A
● em 600 V valor nominal 1,8 A
frequência de manobra em DC-12 máximo 1 000 1/h
corrente de serviço em 1 caminho de corrente em DC-13
● em 24 V valor nominal 10 A
● em 60 V valor nominal 2 A
● em 110 V valor nominal 1 A
● em 220 V valor nominal 0,3 A
● em 440 V valor nominal 0,14 A
● em 600 V valor nominal 0,1 A
corrente de serviço em 2 caminhos de corrente em série em DC-13
● em 24 V valor nominal 10 A
● em 60 V valor nominal 3,5 A
● em 110 V valor nominal 1,3 A
● em 220 V valor nominal 0,9 A
● em 440 V valor nominal 0,2 A
● em 600 V valor nominal 0,1 A
corrente de serviço em 3 caminhos de corrente em série em DC-13
● em 24 V valor nominal 10 A
● em 60 V valor nominal 4,7 A
● em 110 V valor nominal 3 A
● em 220 V valor nominal 1,2 A
● em 440 V valor nominal 0,5 A
● em 600 V valor nominal 0,26 A
frequência de manobra em DC-13 máximo 1 000 1/h
confiabilidade de contato dos contatos auxiliares uma comutação errônea por 100 milhões (17 V, 1 mA)

posição de montagem em nível de montagem vertical, giratório em +/-180º, em nível de montagem vertical, inclinável para a frente e para trás +/- 22,5º
tipo de fixação fixação aparafusada e de encaixe em carril de cobertura de 35 mm
altura 70 mm
largura 45 mm
profundidade 73 mm
distância a respeitar
● em montagem em linha
— para a frente 10 mm
— para cima 10 mm
— para baixo 10 mm
— para o lado 0 mm
● com relação a componentes aterrados
— para a frente 10 mm
— para cima 10 mm
— para o lado 6 mm
— para baixo 10 mm
● com relação a componentes sob tensão
— para a frente 10 mm
— para cima 10 mm
— para baixo 10 mm
— para o lado 6 mm

versão da conexão elétrica para circuito auxiliar e de comando terminal de mola
tipo de secções transversais dos condutores a serem conectados
● para contatos auxiliares
— sólido ou encordoado 2x (0,5 ... 4 mm²)
— de fio fino com tratamento de terminal de condutor isolado 2x (0,5 ... 2,5 mm²)
— de fio fino sem tratamento de terminal de condutor isolado 2x (0,5 ... 2,5 mm²)
● em cabos AWG para contatos auxiliares 2x (20 ... 12)

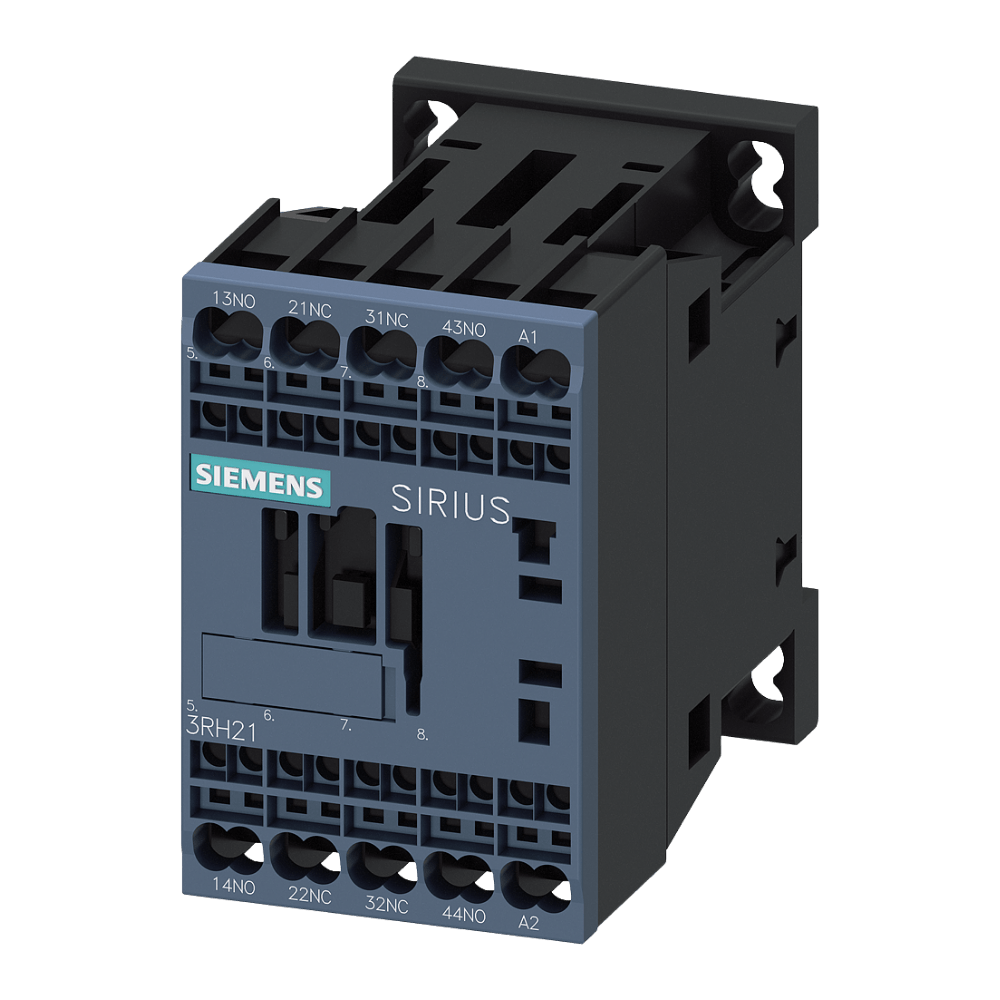

*Imagem Meramente Ilustrativa
