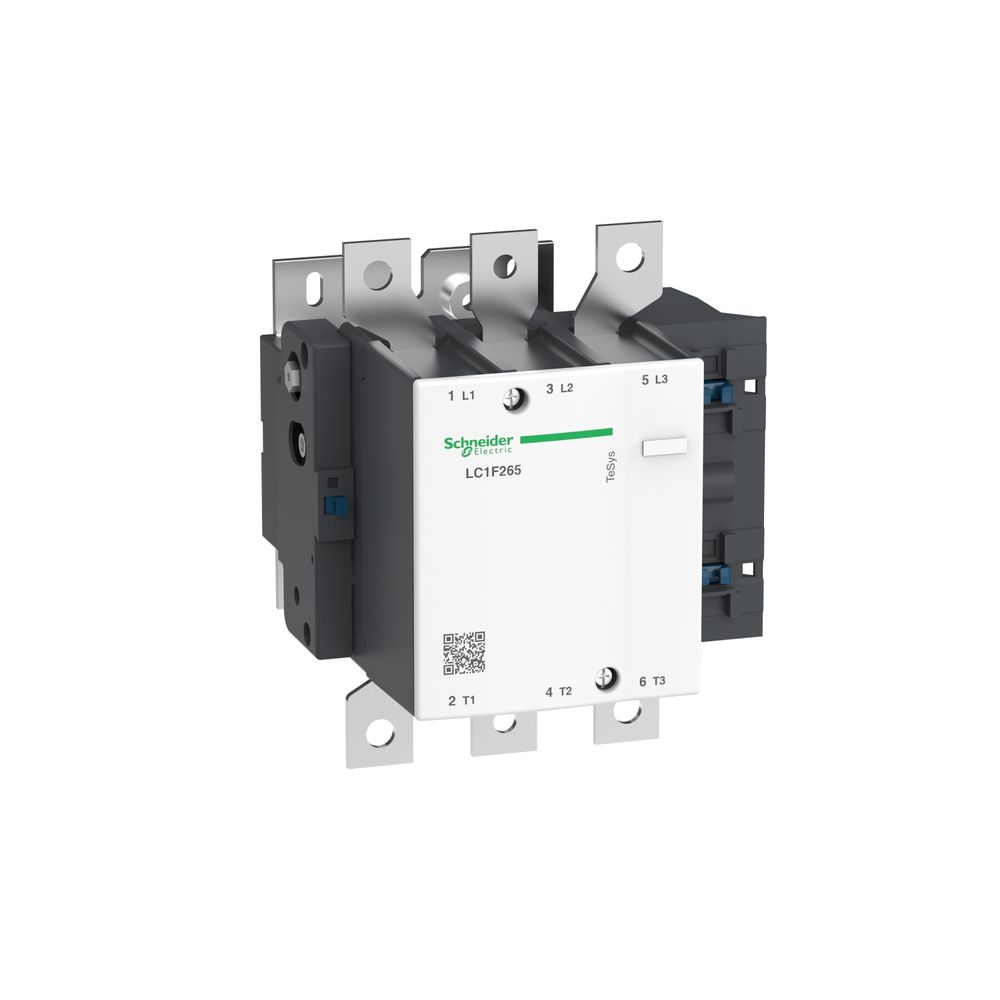

Contator LC1F265 M6/M7 265A 220V 60HZ - Schneider

Principallinha
TeSys
Nome do produto
TeSys F
Tipo de produto ou componente
Contator
Nome abreviado do dispositivo
LC1F
aplicação do contator
Carga resistiva
Controle do motor
Categoria de uso
CA-3
CA-4
CA-1
Descrição de polos
3P
power pole contact composition
3 NA
[Ie] corrente nominal de operação
350 A (a < 40 °C) a <= 440 V CA CA-1
265 A (a < 55 °C) a <= 440 V CA CA-3
alimentação do motor kW
132 kW a 380..0,400 V CA 50/60 Hz (CA-3)
140 kW a 415 V CA 50/60 Hz (CA-3)
140 kW a 440 V CA 50/60 Hz (CA-3)
147 kW a 1.000 V CA 50/60 Hz (CA-3)
160 kW a 500 V CA 50/60 Hz (CA-3)
75 kW a 220...240 V CA 50/60 Hz (CA-3)
160 kW a 660...690 V CA 50/60 Hz (CA-3)
51 kW a 400 V CA 50/60 Hz (CA-4)


Complementartensão de circuito de controle
24...1000 V CA 40..0,400 Hz with LX1/LX9 coil
24...460 V CC with LX4 coil
100...250 V CA 50/60 Hz with LXE coil
100...380 V with LXE coil
[Uimp] tensão nominal suportável de impulso
8 kV
Categoria de sobretensão
III
[Ith] corrente térmica ao ar livre convencional
350 A (a 40 °C)
capacidade de fechamento nominal Irms
2650 A CA conforme IEC 60947-4-1
capacidade de corte nominal
2120 A para IEC 60947-4-1
[Icw] corrente nominal de curta duração admissível
2200 A 40 °C - 10 s
1230 A 40 °C - 30 s
950 A 40 °C - 1 mín
620 A 40 °C - 3 mín
480 A 40 °C - 10 mín
classificação do fusível associado
315 A aM a <= 440 V
400 A gG a <= 440 V
impedância média
0,3 MOhm - Ith 350 A 50 Hz
