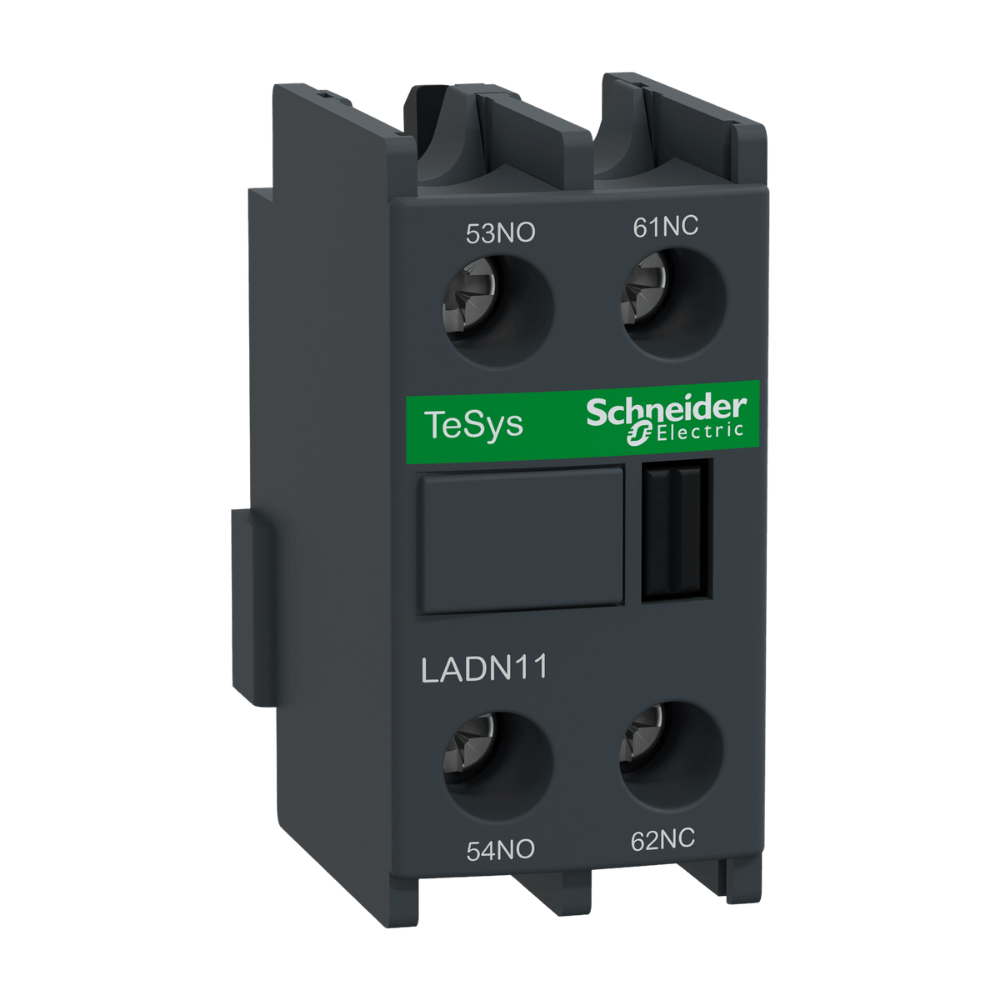

Bloco de contato auxiliar instantâneo frontal Tesys Deca 1NA+1NF

Bloco de contato auxiliar instantâneo TeSys Deca para contatores LC1D, LC1F e relés de controle CAD. Ele fornece contatos 1NA+1NF (certificado de espelho NF) classificado até 10A/690V CA e conexão por terminais de grampo de parafuso. Montagem lateral por encaixe, proporciona alta confiabilidade e durabilidade. Este produto tem certificação multipadrão (IEC, UL, CSA, CCC, EAC). O bloco de contato auxiliar TeSys Deca leva o selo Green Premium™, que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO₂. que promete conformidade com as mais recentes regulamentações, transparência nos impactos ambientais, produtos circulares e de baixo CO2.

Tipo de produto ou componente: Bloco de contato auxiliar
Compatibilidade:
TeSys D CAD
TeSys D LC1D
TeSys F LC1F
TeSys F CR1F
TeSys Deca CAD
TeSys Deca LC1D

Local de montagem: Frontal
composição de contatos de polos: 1 NA + 1 NF
Contacts operation: Instantâneo
[Ue] tensão de operação nominal: 690 V CA 25...400 Hz
[Ie] corrente nominal de operação:
6 A at 120 V CA-15
1,04 A at 690 V CA-15
0,55 A at 125 V CC-13
0,1 A at 600 V CC-13

[Ui] tensão de isolamento nominal:
690 V conforme IEC 60947-5-1
600 V conforme UL
600 V conforme CSA

[Ith] corrente térmica ao ar livre convencional: 10 A (at 60 °C)

capacidade de fechamento nominal Irms:
140 A CA conforming to IEC 60947-5-1
250 A CC conforming to IEC 60947-5-1

classificação de curta duração admissível:
100 A 60 °C 1 s
120 A 60 °C 500 ms
140 A 60 °C 100 ms

tipo de proteção: Fusível gG 10 A
durabilidade mecânica: 30 Mciclos
corrente de comutação mínima: 5 mA
tensão de comutação mínima: 17 V

*Imagem Meramente Ilustrativa
