Botão De Pressão Ø22mm Plástico 1NA+1NF Amarelo Retorno Mola Cód. XB5AA55 – Schneider

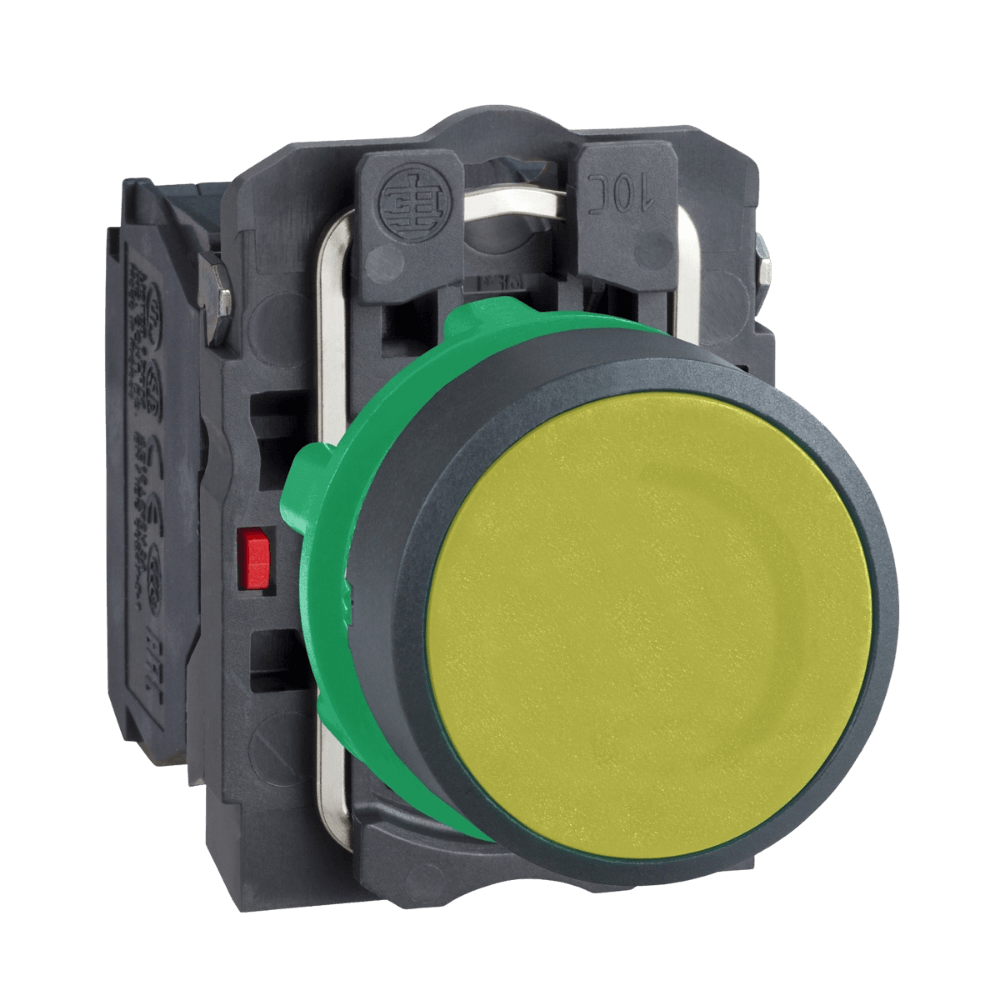

Botão de pressão, Harmony XB5, botão de pressão embutido amarelo completo de 22 mm com retorno por mola, 1NA+1NF, sem marcação.

Este botão de pressão modular embutido amarelo Harmony XB5 opera com um mecanismo de retorno por mola/impulso e utiliza terminais de parafuso. Este botão proporciona um controle simples e robusto para máquinas e processos. É facilmente instalado em recortes de painel padrão de 22 mm de diâmetro e conectado a circuitos de controle com conexões clássicas de parafuso. Seu esquema é claramente distinguível graças às cores nítidas, minimizando erros durante a fiação inicial e operações de manutenção posteriores. É resistente a impactos, poeira, água e vibrações graças à sua classificação IP66, tornando-o ideal para operação em ambientes agressivos. Sua moldura de plástico o torna ideal para aplicações que exigem boa resistência a agentes químicos e/ou isolamento elétrico duplo.

Linha de produtos: Harmony XB5
Tipo de produto ou componente: Botão de comando
Nome abreviado do dispositivo: XB5
Material da moldura: Plástico * Plástico cinza-escuro
Tipo de cabeça: Padrão
Material do colar de fixação: Plástico
Diâmetro de montagem: 22,5 mm (0,9 pol.)
Formato da cabeça da unidade de sinalização: Redondo
Tipo de operador: Retorno por mola
Perfil do operador: Face plana amarela, sem gravação
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta
Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² com terminal tubular (conforme IEC 60947-1)
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² sem terminal tubular (conforme IEC 60947-1)

Altura: 42 mm (1,7 pol.)
Largura: 30 mm (1,2 pol.)
Profundidade: 52 mm (2,05 pol.)
Descrição dos terminais ISO nº 1: (21-22)NF / (13-14)NA
Resistência à lavadora de alta pressão: 7.000.000 Pa (1015,3 psi) a 55 °C (131 °F) e 0,1 m
Uso dos contatos: Contatos padrão
Abertura positiva: Com (conforme IEC 60947-5-1 anexo K)
Curso de operação:
1,5 mm (0,06 pol.) NF (mudança de estado elétrico)
2,6 mm (0,1 pol.) NA (mudança de estado elétrico)
4,3 mm (0,2 pol.) curso total

Força de operação:
3,5 N NF (mudança de estado elétrico)
3,8 N NA (mudança de estado elétrico)

Durabilidade mecânica: 10.000.000 ciclos
Torque de aperto: 0,8…1,2 N.m (7,08…10,6 lbf.in) (conforme IEC 60947-1)

Formato da cabeça do parafuso:
Phillips cruzada nº 1
Pozidriv cruzada nº 1
Fenda plana Ø 4 mm
Fenda plana Ø 5,5 mm mm

Material dos contatos: Liga de prata (Ag/Ni)
Proteção contra curto-circuito: Fusível tipo cartucho de 10 A, classe gG, IEC 60947-5-1
[Ith] Corrente térmica convencional ao ar livre: 10 A, IEC 60947-5-1
[Ui] Tensão nominal de isolamento: 600 V 3) IEC 60947-1
[Uimp] Tensão nominal suportável de impulso: 6 kV, IEC 60947-1

[Ie] Corrente nominal de operação:
3 A 240 V, AC-15, A600 IEC 60947-5-1
6 A 120 V, AC-15, A600 IEC 60947-5-1
0,1 A 600 V, DC-13, Q600 IEC 60947-5-1
0,27 A 250 V, DC-13, Q600 IEC 60947-5-1
0,55 A 125 V, DC-13, Q600 IEC 60947-5-1
1,2 A 600 V, AC-15, A600 IEC 60947-5-1

Vida útil elétrica:
1.000.000 ciclos AC-15, 2 A 230 V, 3600 ciclos/h, fator de potência 0,5, IEC 60947-5-1 anexo C
1.000.000 ciclos AC-15, 3 A 120 V, 3600 ciclos/h, fator de potência 0,5, IEC 60947-5-1 anexo C
1.000.000 ciclos AC-15, 4 A 24 V, 3600 ciclos/h, fator de potência 0,5, IEC 60947-5-1 anexo C
1.000.000 ciclos DC-13, 0,2 A 110 V 3600 ciclos/h 0,5 IEC 60947-5-1 anexo C
1.000.000 de ciclos DC-13, 0,5 A 24 V 3600 ciclos/h 0,5 IEC 60947-5-1 anexo C

Confiabilidade elétrica:
Λ < 10⁻⁶ 5 V 1 mA em ambiente limpo IEC 60947-5-4
Λ < 10⁻⁸ 17 V 5 mA em ambiente limpo IEC 60947-5-4

Apresentação do dispositivo: Produto completo
Personalizável: Não
Personalizável: 1
GCR BRIDGE: XB5AACUST04
Código de compatibilidade: XB5
