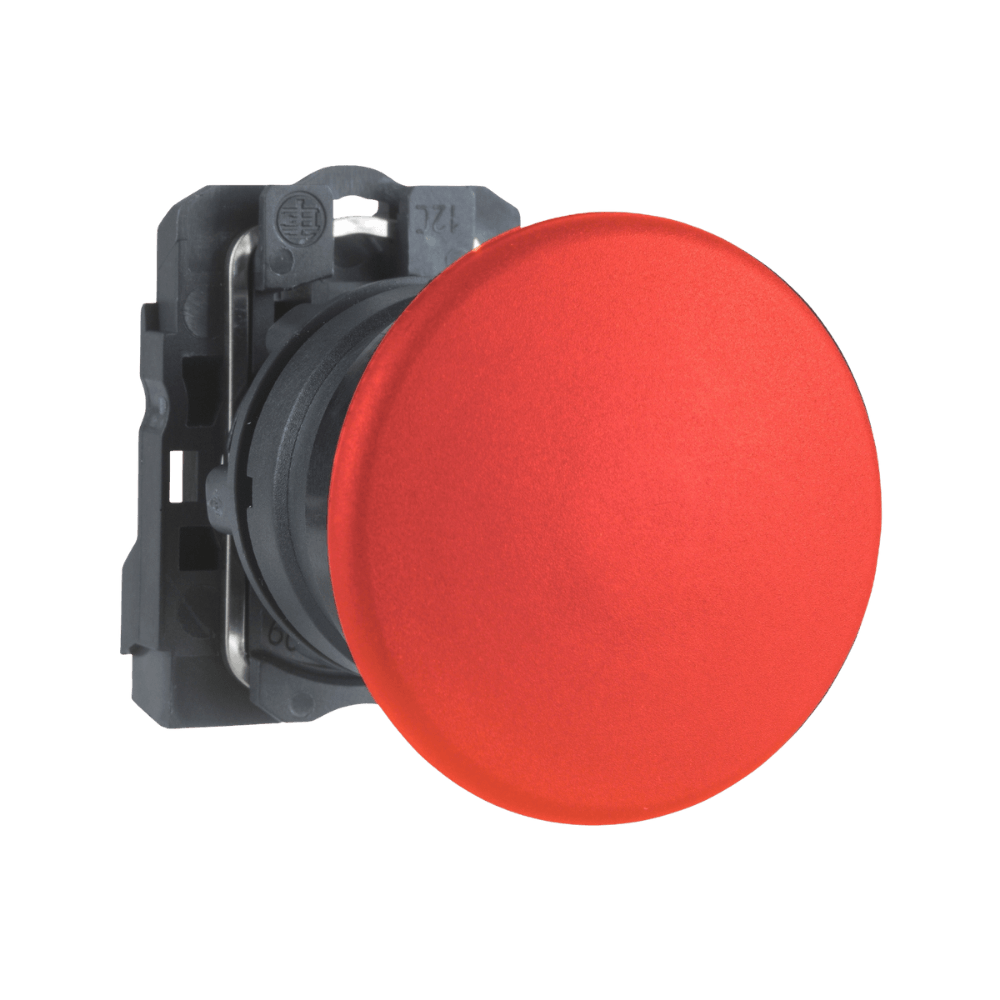

Botão De Pressão Ø22mm Plástico 1NF Cogumelo Vermelho Ø40mm Retorno Mola Cód. XB5AC42 – Schneider

Botão de pressão preto tipo cogumelo Ø40 com retorno por mola Ø22 1NA

Linha de produtos: Harmony XB5
Tipo de produto ou componente: Botão de comando
Nome abreviado do dispositivo: XB5
Material da moldura: Plástico
Material do colar de fixação: Plástico
Diâmetro de montagem: 22 mm
Formato da cabeça da unidade de sinalização: Redondo
Tipo de operador: Retorno por mola
Perfil do operador: Cogumelo preto Ø 40 mm
Tipo e composição dos contatos: 1 NA (Normalmente Aberto)
Operação dos contatos: Abertura lenta

Conexões - terminais:
Terminais de parafuso, <= 2 x 1,5 mm² com terminal de cabo conforme EN/IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² sem terminal de cabo conforme EN/IEC 60947-1
Conectores Faston, tamanho da conexão: 1 x 6,35 mm
Conectores Faston, tamanho da conexão: 2 x 2,8 mm

Altura: 43 mm
Largura: 40 mm
Profundidade: 82 mm
Peso do produto: 0,062 kg
Resistência à lavadora de alta pressão: 7.000.000 Pa a 55 °C, distância: 0,1 m
Uso dos contatos: Contatos padrão
Abertura positiva: Sem

Curso de operação:
1,5 mm (NF alterando estado elétrico)
2,6 mm (NA alterando estado elétrico)
4,3 mm (curso total)

Força de operação:
3,5 N NF alterando estado elétrico
3,8 N NA alterando estado elétrico

Durabilidade mecânica: 5.000.000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1

Formato da cabeça do parafuso:
Cruzada compatível com chave de fenda Philips nº 1
Cruzada compatível com chave de fenda Pozidriv nº 1
Fenda simples compatível com chave de fenda plana Ø 4 mm
Fenda simples compatível com chave de fenda plana Ø 5,5 mm

Material dos contatos: Liga de prata (Ag/Ni)
Proteção contra curto-circuito: Fusível cartucho 10 A tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A em conformidade com EN/IEC 60947-5-1
[Ui] tensão nominal de isolamento: 600 V (grau de poluição 3) em conformidade com EN/IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV em conformidade com EN/IEC 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, AC-15, A600 em conformidade com EN/IEC 60947-5-1
6 A a 120 V, AC-15, A600 em conformidade com EN/IEC 60947-5-1
0,1 A a 600 V, DC-13, Q600 em conformidade com EN/IEC 60947-5-1
0,27 A a 250 V, DC-13, Q600 em conformidade com EN/IEC 60947-5-1
0,55 A a 125 V, DC-13, Q600 em conformidade com EN/IEC 60947-5-1
1,2 A a 600 V, AC-15, A600 em conformidade com EN/IEC 60947-5-1

Vida útil elétrica
1.000.000 de ciclos AC-15, 2 A a 230 V, taxa de operação <3600 ciclos/h, fator de carga: 0,5 em conformidade com EN/IEC 60947-5-1: anexo C
1.000.000 de ciclos AC-15, 3 A a 120 V, taxa de operação <3600 ciclos/h, fator de carga: 0,5 em conformidade com EN/IEC 60947-5-1: anexo C
1.000.000 de ciclos AC-15, 4 A a 24 V, taxa de operação <3600 ciclos/h, fator de carga: 0,5 em conformidade com EN/IEC 60947-5-1: anexo C
1.000.000 de ciclos DC-13, 0,2 A a 110 V, taxa de operação <3600 ciclos/h, fator de carga: 0,5 em conformidade com a norma EN/IEC 60947-5-1: anexo C
1.000.000 de ciclos DC-13, 0,5 A a 24 V, taxa de operação <3600 ciclos/h, fator de carga: 0,5 em conformidade com a norma EN/IEC 60947-5-1: anexo C

Confiabilidade elétrica
Λ < 10⁻⁶ a 5 V e 1 mA em ambiente limpo, em conformidade com a norma EN/IEC 60947-5-4
Λ < 10⁻⁸ a 17 V e 5 mA em ambiente limpo, em conformidade com a norma EN/IEC 60947-5-4

Apresentação do dispositivo: Produto completo
Código de compatibilidade: XB5

*Imagem Meramente Ilustrativa
