Botão De Emergência Ø22mm Plástico 1NF Cogumelo Vermelho Ø40mm Girar P/ Destravar Cód. XB5AS8442 – Schneider

Botão Ø22mm plástico, emergência, girar para destravar, cogumelo Ø40mm, vermelho, NF

O XB5AS8442 é um botão plástico de emergência, com cabeçote cogumelo de Ø40mm, vermelho da linha Harmony XB5 que opera com mecanismo de girar para destravar e possui um contato Normalmente Fechado. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-o ideal para todas as aplicações, em especial as que exigem resistência a agentes químicos e isolamento elétrico duplo. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.

Linha de produto: Harmony XB5

Tipo de produto ou componente:
Botão de desligamento de emergência
Botão de parada de emergência

Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Material do colar de fixação: Plástico
Tipo de cabeçote: Normal (22mm)
Diâmetro de montagem: 22,5 mm
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Ação de disparo e trava mecânica
Rearme: Girar para destravar
Característica do acionamento: Vermelho Botão cogumelo Ø 40 mm, Sem gravação
Tipo e composição dos contatos: 1 NF
Operação dos contatos: Abertura lenta
Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme IEC 60947-1
Apresentação do dispositivo: Produto completo
Altura: 43 mm
Largura: 40 mm
Profundidade: 82 mm
Descrição dos terminais ISO nº 1: (11-12)NF
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K

curso de funcionamento:
1,5 mm (Comutação elétrica variável NF)
4,3 mm (Total percorrido)

Durabilidade mecânica: 300000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V, 1 mA Em ambiente limpo conforme IEC 60947-5-4
Λ < 10exp(-8) a 17 V, 5 mA Em ambiente limpo conforme IEC 60947-5-4

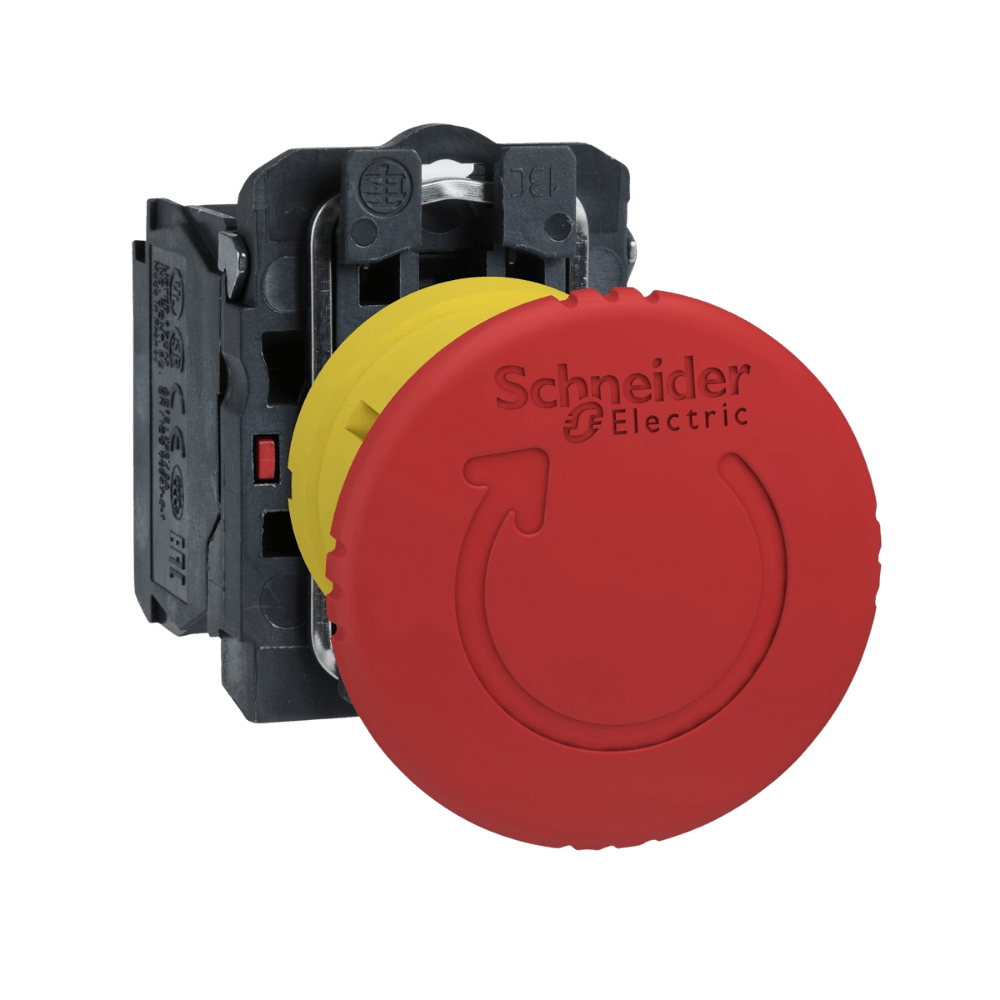

*Imagem Meramente Ilustrativa
