Botão Temporizador Ø22mm P/ Montagem Em Painel Atraso 0,5-10S 24Vcc Cód. XB5DTB22 – Schneider

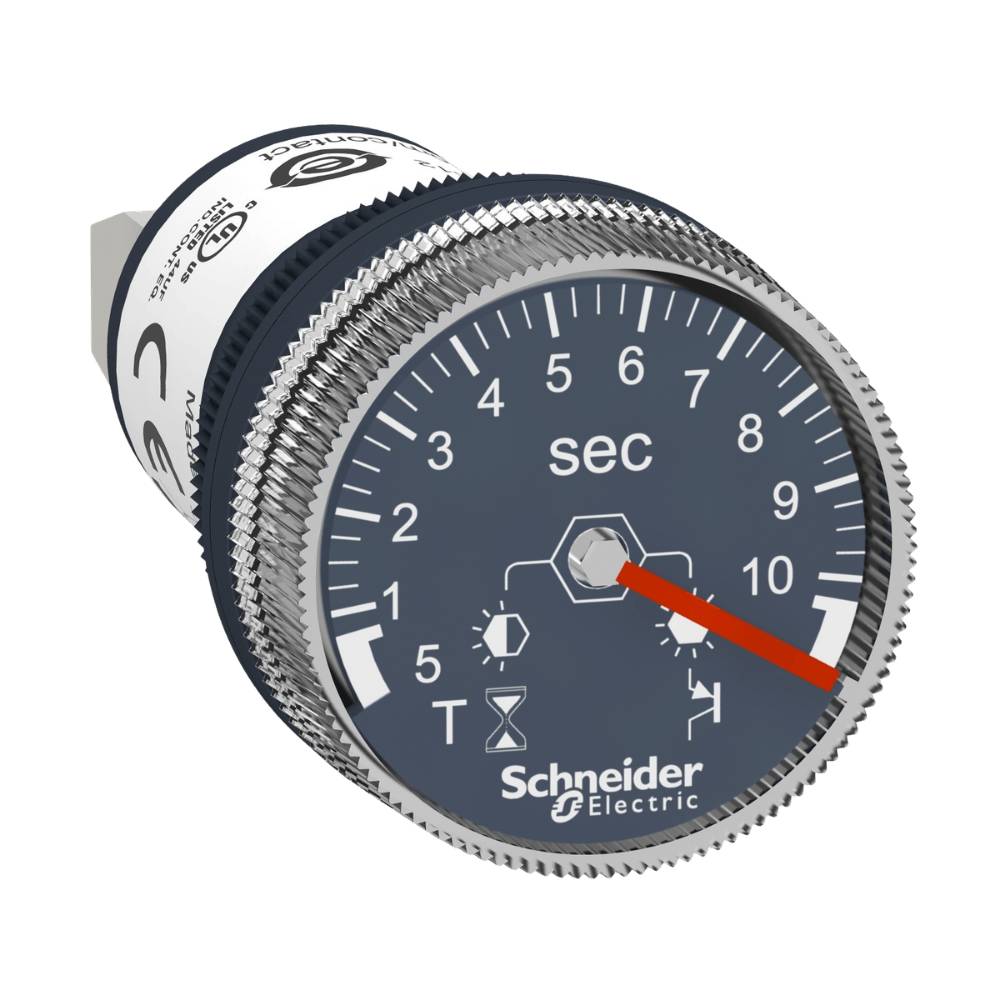

Temporizador monofuncional para montagem em painel, Harmony XB5, plástico, 22 mm, retardo de tempo de 0,5 a 10 s, 24 V CC

O temporizador analógico monolítico Harmony XB5 pode ser configurado para intervalos de temporização entre 0,5s e 10s e é fornecido com uma entrada de 24V CC. Este temporizador analógico oferece cronometragem visual dos seus processos. É facilmente instalado em recortes padrão de 22mm de diâmetro e conectado com simples parafusos de fixação. Graças à sua classificação IP65, é resistente a impactos, poeira, água e vibrações, sendo ideal para operação em ambientes agressivos. Proporciona cronometragem altamente visível dos processos da máquina, garantindo precisão e consistência na operação.


Linha de produtos: Harmony XB5
Tipo de produto ou componente: Temporizador

Material da moldura: Plástico
Material do colar de fixação: Plástico
Diâmetro de montagem: 22 mm (0,9 pol.)
Espessura do painel: 1…6 mm (0,04…0,2 pol.)
Formato da cabeça da unidade de sinalização: Redondo
Faixa de temporização: 0,5...10 s
Tipo de temporização: A
Precisão de repetibilidade: +/- 0,5 %
Precisão de ajuste da temporização: +/- 10 % do fundo de escala a 25 °C (77 °F) IEC 61812-1
Deriva térmica: +/- 0,05 %/°C
Variação por tensão: +/- 0,2 %/V
Tipo de proteção: Proteção contra sobretensão / Proteção contra inversão de polaridade | Grau de poluição: 3 IEC 60664-1
Tipo de saída: Coletor aberto PNP
Corrente temporária admissível: 10 A (0,01 s)
Corrente mínima de comutação: 10 mA
Queda de tensão em estado fechado: 3 V
Classificação nominal: 200 mA a 20 °C (68 °F) (redução de 1,5 mA por °C)
Corrente residual em estado aberto: 0,1 mA
Consumo de potência (W): 1 W

Tempo de reset:
5 ms após a temporização na desenergização
7 ms durante a temporização na desenergização

Sinalização local:
LED verde, piscando (temporização em andamento)
LED, fixo (sem temporização em andamento e saída energizada)

[Us] tensão nominal de alimentação: 24 V CC
Limites da tensão de alimentação: 16,8…31,2 V CC
Proteção contra curto-circuito na saída: Sim

Conexões - terminais:
Terminais de parafuso 1 x 4 mm² IEC 60947-1
Terminais de parafuso 1 x 2,5 mm² IEC 60947-1

Grau de proteção IP:
IP65 (frontal): em conformidade com IEC 60529
IP20 (traseiro): em conformidade com IEC 60529

Temperatura do ar ambiente para operação: -20…60 °C (-4…140 °F) (-20…60 °C)
Temperatura do ar ambiente para armazenamento: -4…176 °F (-20…80 °C)
Torque de aperto: 4,4 lbf.in (0,5 N.m)
Rigidez dielétrica: 1500 V IEC 61812-1

[Ui] tensão nominal de isolamento:
50 V IEC 60947-1
50 V IEC 60664-1

[Uimp] tensão nominal suportável de impulso:
4 kV IEC 60947-1
4 kV IEC 60664-1

Resistência a surtos: 1 kV, nível 2 IEC 61000-4-5

Categoria de sobretensão:
Classe 3 em conformidade com a IEC 60536
Classe 3 em conformidade com a IEC 60664-1

Resistência à vibração:
0,15 mm (f= 10…60 Hz) em conformidade com a IEC 60068-2-6
2 gn (f= 60…150 Hz) em conformidade com a IEC 60068-2-6

Resistência a choques: +/- 15 gn 11 ms (6 choques em cada eixo) IEC 60068-2-27

Resistência a transientes rápidos: 2 kV nível 3 IEC 61000-4-4
Compatibilidade eletromagnética:
Descarga eletrostática 6 kV nível 3 em conformidade com a IEC 61000-4-2
Emissão eletromagnética classe B em conformidade com a IEC 55011

Resistência a campos eletromagnéticos:
9,1 V/m (10 V/m) 80 MHz...1 GHz nível 3 IEC 61000-4-3
2,7 V/m (3 V/m) 1,4...2 GHz nível 2 IEC 61000-4-3
0,9 V/m (1 V/m) 2...2,7 GHz nível 1 IEC 61000-4-3

Imunidade a campos de radiofrequência: 10 V, nível 3, IEC 61000-4-6
Perturbação irradiada/conduzida: Classe B, EN 50022
Normas:
IEC 61812-1
UL 508
Certificações do produto:
CE
Certificação UL
Apresentação do dispositivo:
Produto monobloco
Altura: 2,4 pol. (62 mm)
Largura: 1,1 pol. (29 mm)
Profundidade: 1,1 pol. (29 mm)
Peso do produto: 0,060 lb (0,027 kg)
Diâmetro: 1,1 pol. (29 mm)

*Imagem Meramente Ilustrativa
