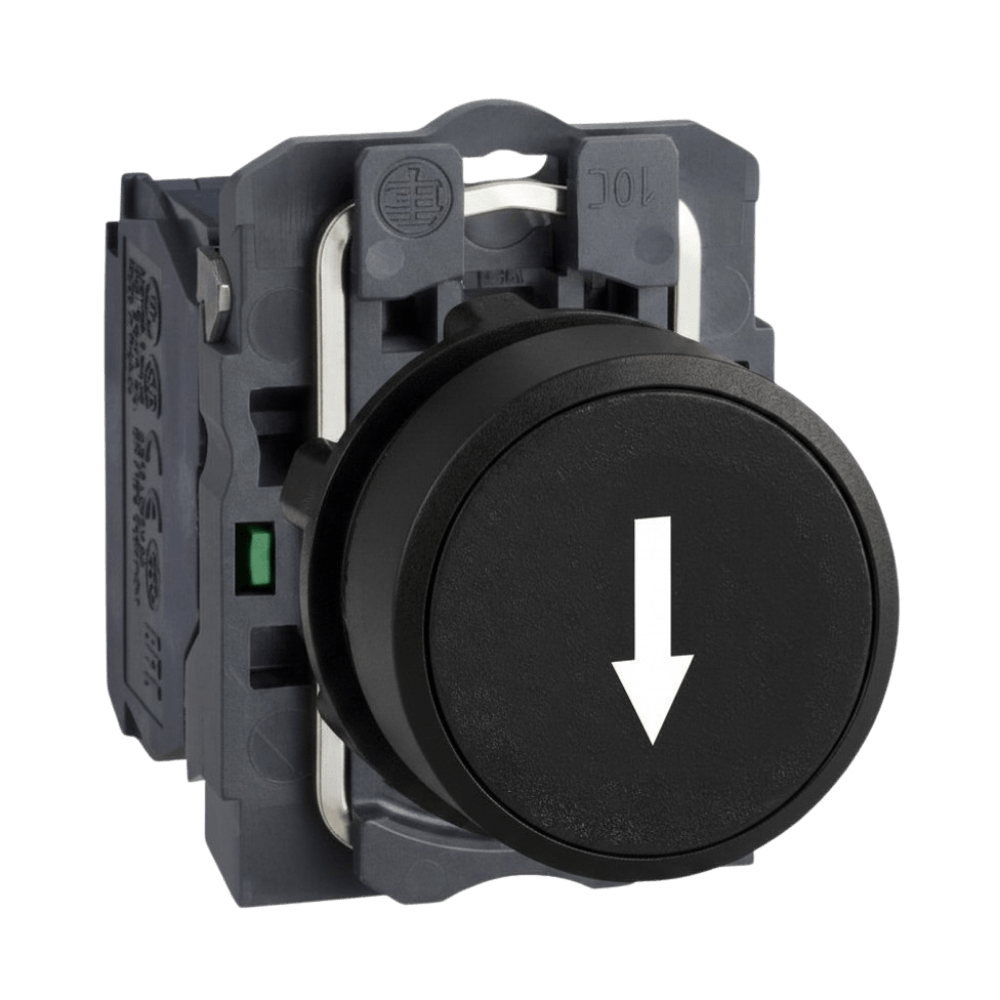

Botão De Pressão Ø22mm Plástico 1NA+1NF "↓" Preto Retorno Mola Cód. XB5AA3355 – Schneider

O XB5AA3355 é um botão plástico branco, com gravação "↓", da linha Harmony XB5, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto e Normalmente Fechado. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.

Linha de produto: Harmony XB5
Tipo de produto ou componente: Botão não luminoso
Nome abreviado do dispositivo: XB5
Material do aro: Plástico / Plástico cinza escuro
Tipo de cabeçote: Normal (22mm)
Material do colar de fixação: Plástico
Diâmetro de montagem: 22,5 mm
formato do cabeçote da unidade de sinalização: Redondo
tipo de acionamento: Retorno por mola
característica do acionamento: Branco Faceado, Seta para baixo (Branco)
Tipo e composição dos contatos: 1 NA / 1 NF
Operação dos contatos: Abertura lenta

Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1

altura: 42 mm
largura: 30 mm
profundidade: 52 mm
descrição dos terminais ISO nº 1: (13-14)NA
peso do produto: 0,037 kg
resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
uso dos contatos: Contatos padrão
ruptura positiva: Sem
curso de funcionamento:
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)

força de funcionamento: 3,8 N Comutação elétrica variável NA
durabilidade mecânica: 10000000 ciclos
torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1

formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1

durabilidade elétrica:
1000000 ciclos CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C
1000000 ciclos CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1: Apêndice C

confiabilidade elétrica
Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme IEC 60947-5-4
Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme IEC 60947-5-4

Apresentação do dispositivo: Produto completo
Customizável: NA
Customizável: 0
código de compatibilidade: XB5

*Imagem Meramente Ilustrativa
