Chave Seletora Led Ø22mm Plástico 1NA+1NF Laranja 230V 2 Posições Fixas Cód. XB5AK125M5 – Schneider

Chave seletora luminosa Ø22mm plástica 2 pos fixas, laranja, NA+NF, 230V

A XB5AK125M5 é uma chave seletora plástica luminosa laranja da linha Harmony XB5, que opera com LED 230V, possui 2 posições fixas, opera com mecanismo de desbloqueio por manopla curta, além de ter um contato Normalmente Aberto e Normalmente Fechado. Ela oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalada em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-a ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Indústria de alimentos e bebidas, Indústrias químicas, Painéis de distribuição de energia.

Linha de produto: Harmony XB5
Tipo de produto ou componente: Comutador luminoso
Nome abreviado do dispositivo: XB5
Material do aro: Plástico cinza escuro
Tipo de cabeçote: Normal (22mm)
Diâmetro de montagem: 22,5 mm
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: 2 Posições fixas
Característica do acionamento: Laranja Manopla curta
Informações de posição do acionamento: 2 Posições 90°
Tipo e composição dos contatos: 1 NA + 1 NF
Operação dos contatos: Abertura lenta

Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, >= 1 x 0,22 mm² Sem a extremidade do cabo conforme IEC 60947-1

Base da lâmpada: LED integral
Tensão nominal de alimentação [Us]: 230...240 V CA a 50/60 Hz

Altura: 42 mm
Largura: 30 mm
Profundidade: 70 mm
Descrição dos terminais ISO nº 1:
(11-12)NF
(13-14)NA

Peso do produto 0,516 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K
Torque de operação: 0,14 N.m Comutação elétrica variável NA
Durabilidade mecânica: 1000000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme IEC 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV IEC 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme IEC 60947-5-1, apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme IEC 60947-5-4
Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme IEC 60947-5-4

Tipo de sinalização: Contínuo
Fonte de luz: Universal LED
Limites de tensão de alimentação: 195…264 V CA
Consumo de corrente: 14 mA
Vida útil: 100000 H Com tensão nominal e 25 °C
Resistência a sobretensão: 1 kV conforme IEC 61000-4-5

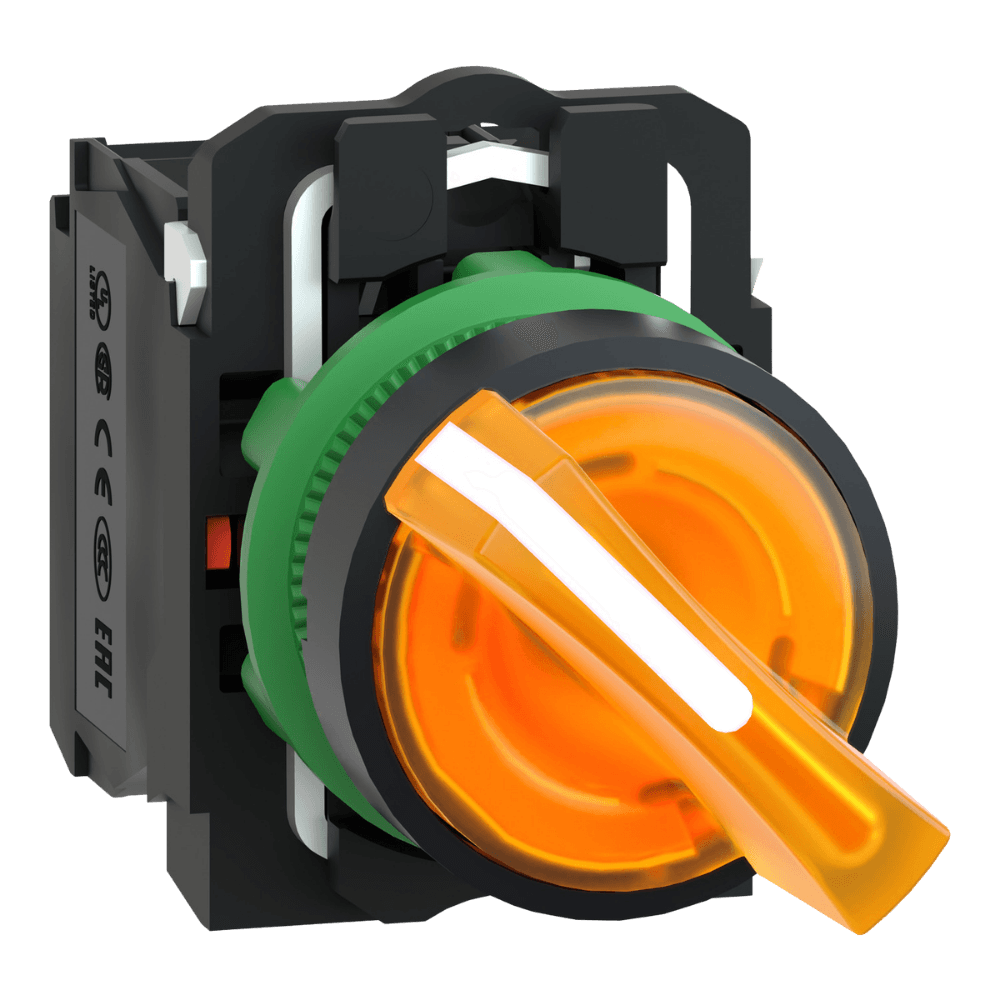

*Imagem Meramente Ilustrativa
