Botão De Pressão Luminoso Led Ø22mm Metálico 1NA Verde 110-120Vca Retorno Mola Cód. XB4BW33G1 – Schneider

Botão luminoso Ø22mm metálico, retorno por mola, verde, NA, 110-120Vca

O XB4BW33G1 é um botão metálico luminoso verde da linha Harmony XB4, com LED 110-120Vca, que opera com mecanismo de retorno por mola e possui um contato Normalmente Aberto. Ele oferece uma interface ergonômica para controlar suas máquinas e pode ser facilmente instalado em painéis com furação padrão de 22mm de diâmetro. É resistente a impactos, poeira, água e vibração graças ao seu IP66 / IP67 / IP69 / IP69K, tornando-o ideal para operação em ambientes agressivos. Graças à sua simplicidade de instalação, flexibilidade e robustez, atende aos requisitos da maioria das aplicações industriais, dentre elas podemos citar: Mineradoras, Petroleiras, Máquinas de usinagem e embalagem, Indústrias automotivas e de Tratamento de água.

Linha de produto: Harmony XB4
Nome abreviado do dispositivo: XB4
Tipo de produto ou componente: Botão luminoso
Material do aro: Metal cromado
Material do colar de fixação: Zamak
Diâmetro de montagem: 22,5 mm
Formato do cabeçote da unidade de sinalização: Redondo
Tipo de acionamento: Retorno por mola
Característica do acionamento: Faceado
Tipo e composição dos contatos: 1 NA
Operação dos contatos: Abertura lenta
Conexões – terminais:
Terminais de parafuso, <= 2 x 1,5 mm² Com a extremidade do cabo conforme IEC 60947-1
Terminais de parafuso, 1 x 0,22...2 x 2,5 mm² Sem a extremidade do cabo conforme IEC 60947-1

Altura: 47 mm
Largura: 30 mm
Profundidade: 57 mm
Descrição dos terminais ISO nº 1: (13-14)NA
Peso do produto: 0,097 kg
Resistência a lavagem sobre alta pressão: 7000000 Pa a 55 °C , distância : 0,1 m
Uso dos contatos: Contatos padrão
Ruptura positiva: Com conforme IEC 60947-5-1, apêndice K

Curso de funcionamento:
2,6 mm (Comutação elétrica variável NA)
4,3 mm (Total percorrido)

Força de funcionamento: 3,8 N Comutação elétrica variável NA
Durabilidade mecânica: 10000000 ciclos
Torque de aperto: 0,8…1,2 N.m conforme EN 60947-1

Formato da cabeça do parafuso:
Cruzado compatível com Philips Nº 1 chave de fendas
Cruzado compatível com pozidriv Nº 1 chave de fendas
Com slots compatível com Plano de Ø 4 mm chave de fendas
Com slots compatível com Plano de Ø 5,5 mm chave de fendas

Material de contatos: Liga de prata (Ag/Ni)
Proteção contra sobrecarga e curtos-circuitos: 10 A Fusível tipo cartucho tipo gG conforme EN/IEC 60947-5-1
[Ith] corrente térmica convencional ao ar livre: 10 A conforme EN/IEC 60947-5-1
[Ui] tensão nominal de isolação: 600 V (graus de poluição 3) conforme EN/IEC 60947-1
[Uimp] tensão nominal suportável de impulso: 6 kV EN/IEC 60947-1

[Ie] corrente nominal de operação:
3 A a 240 V, CA-15, A600 conforme IEC 60947-5-1
6 A a 120 V, CA-15, A600 conforme IEC 60947-5-1
0,1 A a 600 V, CC-13, Q600 conforme IEC 60947-5-1
0,27 A a 250 V, CC-13, Q600 conforme IEC 60947-5-1
0,55 A a 125 V, CC-13, Q600 conforme IEC 60947-5-1
1,2 A a 600 V, CA-15, A600 conforme IEC 60947-5-1

Durabilidade elétrica:
1000000 ciclos, CA-15, 2 A a 230 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 3 A a 120 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CA-15, 4 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,2 A a 110 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C
1000000 ciclos, CC-13, 0,5 A a 24 V , taxa de funcionamento < 3600 cic/h , fator de carga: 0,5 conforme EN/IEC 60947-5-1 apêndice C

Confiabilidade elétrica:
Λ < 10exp(-6) a 5 V e 1 mA Em ambiente limpo conforme EN/IEC 60947-5-4
Λ < 10exp(-8) a 17 V e 5 mA Em ambiente limpo conforme EN/IEC 60947-5-4

Tipo de sinalização: Contínuo
Consumo de corrente: 18 mA
Vida útil: 100000 H Com tensão nominal e 25 °C
Resistência a sobretensão: 1 kV conforme IEC 61000-4-5

Limites de tensão de alimentação:
19,2…30 V CC
21,6…26,4 V CA

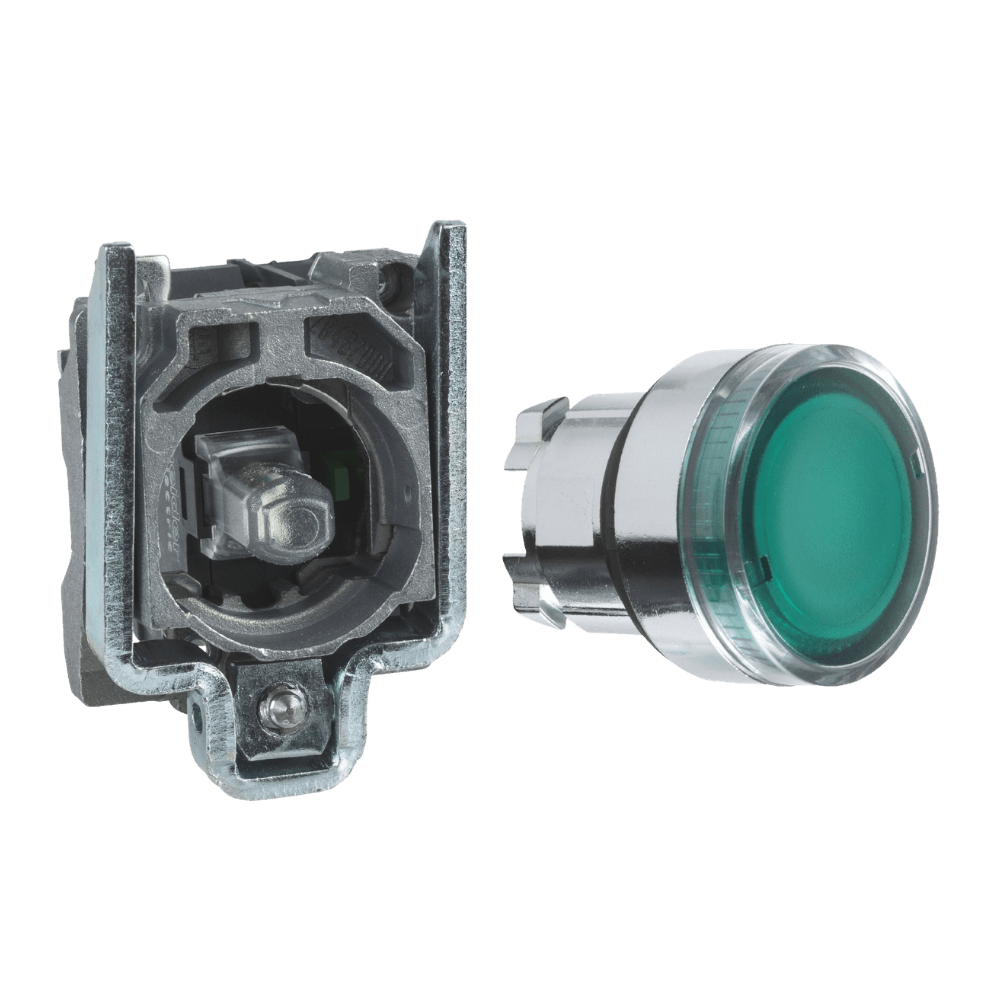

*Imagem meramente Ilustrativa
